1、实验题 有一个小灯泡上标有“4 V，2 W”的字样，现在要用伏安法描绘这个灯泡的I—U图线．现有下列器材供选用：
A．电压表(0～5 V，内阻约10 kΩ)
B．电压表(0～15 V，内阻约20 kΩ)
C．电流表(0～3 A，内阻约1 Ω)
D．电流表(0～0.6 A，内阻约0.4 Ω)
E．滑动变阻器(10 Ω，2 A)
F．滑动变阻器(500 Ω，1 A)
G．学生电源(直流6 V)、开关、导线若干
（1）实验中所用电压表选 ，电流表选用 ，滑动变阻器选用 ．

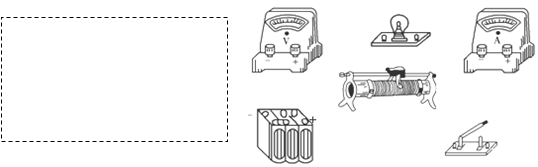

（2）在虚线框内画出实验电路图，
（3）根据所画电路图，试将如上图所示的器材连成实物电路．

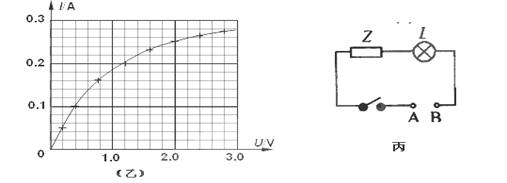

（4）利用实验数据绘出小灯泡的伏安特性曲线如乙图所示，分析曲线说明小灯泡电阻变化的特点：
（5）若把电器元件Z和小灯泡接入如图(丙)所示的电路中时，通过Z的电流为0.22A，已知A.B两端电压恒为2.5V，则此时灯泡L的功率约为 W（保留两位有效数字）
参考答案：（1）A ；D ； E (2)（3）电路图及实物图如图；(4)小灯泡的电阻随温度的升高而增大；(5)0.31
本题解析：（1）因为灯泡的额定电压为4V，故电压表选0～5 V，灯泡的额定电流为0.5A，故电流表选择0～0.6 A，滑动变阻器要用分压电路，故可选择阻值较小的E；
（2）因为灯泡的电阻为
，则
，故电压表内接；因为要使灯泡上得到从零开始的连续可调电压，故用分压电路，电路图如图：
（3）实物连接如图；（4）小灯泡的电阻随温度的升高而增大；（5）由U-I图像可知，若I=0.22A则U=1.4V，故灯泡的功率W=UI=1.4V×0.22A=031W
考点：描绘这个灯泡的I—U图线
本题难度：一般
2、实验题 用多用表的欧姆档测量阻值约为几十kW的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上__________________。
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档´1k
d．旋转S使其尖端对准欧姆档´100
e．旋转S使其尖端对准交流500V档，并拔出两表笔
根据右图所示指针位置，此被测电阻的阻值约为___________W。
参考答案：cabe；30k
本题解析：测阻值约为几十kΩ的电阻
，应选择×1k挡，然后进行欧姆调零，用欧姆表测待测电阻阻值，读出其示数，最后要把选择开关置于OFF挡或交流电压最高挡上，因此实验步骤为c、a、b、e；由图象可知，被测电阻阻值为
。
考点：考查了多用电表的使用
本题难度：一般
3、实验题 （8分）某同学利用如图甲所示的电路测定旧电池组的电动势与内电阻。
（1）用笔画线代替导线在图乙中完成实物连接图；
（2）由图丙可知：该电池组的电动势E＝ V，内阻r＝
；
（3）该同学又利用上述实验方案测定了同规格新电池组的电动势与内电阻。通过实验发现旧电池组与新电池组相比，电动势几乎没有变化，但它们的输出功率P随外电阻R变化的关系图线有较大差异，如图丁所示。可知新电池组对应的是图线_______ (选填“A”或“B”)。
参考答案：（1）如图（2）4.4 5.5 （3）B
本题解析：（1）实物连接电路如图。
（2）U－I图线的截距表示电动势，即E ="4.4" V。电源内阻可从图线的斜率求得即r=
=
="5.5" Ω。
（3）当输出功率达到最大值时，外电阻R就等于内电阻，由图线可知B图线表过的内阻要小，最大功率要大，故新电池组对应的是图线B。
考点：测定电源的电动势和内阻
点评：测电源电动势与内阻实验，掌握应用图像法求E和r，求图线斜率时要注意纵轴的起始数据是否为0。
本题难度：一般
4、实验题 在测定一节干电池（电动势约为1.5V，内阻约为lΩ）的电动势和内阻的实验中
提供的器材有
A．电压表量程为3V，内阻约为5kΩ
B．电压表量程为15V，内阻约为10kΩ
C．电流表量程为0.6A，内阻约为0.1Ω
D．电流表量程为3A，内阻约为0.01 Ω
E．变阻器R1为（20Ω，3A）
F。变阻器R2 （500Ω，0.2A）
G．开关、导线若干
为了较准确测量电池的电动势和内阻，电压表应该选 ；电流表应该选 ；变阻器应该选 ；实验电路图应该选 图
参考答案：A；C；E；乙
本题解析：略
本题难度：一般
5、实验题 下列说法正确的是（ ）
A．欧姆表的每一挡的测量范围是从0到∞
B．用不同挡次的欧姆表测量同一电阻的阻值，误差大小是一样的
C．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小
D．用欧姆表测电阻，选不同量程时，指针越接近刻度盘中央时，误差越小
参考答案：AD
本题解析：无论欧姆表的档位选择哪一个，测量范围是从0到∞，A对；用不同挡次的欧姆表测量同一电阻的阻值，误差大小是不同的，B错；误差的大小与档位的选择和指针的位置都有关系，如果选择较大量程时，右边刻度较为稀疏，所以用不同挡次的欧姆表测量同一电阻的阻值，误差大小是一样的大，C错；指针越接近刻度盘中央时，误差越小，D对；
考点：考查万用表的使用规范
点评：本题为基础性题目，难度较小，在万用表的学习中主要是从使用、理解、原理三个层次去掌握
本题难度：一般
