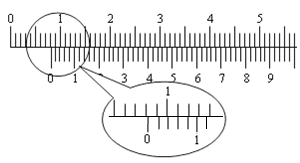

1、实验题 (9分)①用游标为50分度的卡尺测量某圆筒的外径时，卡尺上的示数如图所示，可读出圆筒的外径为___________ mm．

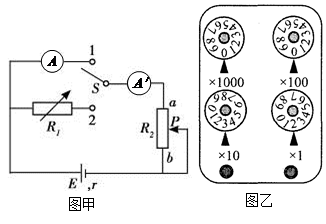

②用替代法测毫安表内电阻的电路如图甲所示．器材：待测毫安表A（量程0～10mA，内阻RA约为30Ω）；毫安表A′（量程30mA）；电阻箱R1（0～9999Ω）；滑动变阻器R2（0～500Ω）；电源（E=3V，r约为1～2Ω）．
a．滑动变阻器滑片P在实验开始前应放在 端 (填＂a＂或＂b＂) ．将单刀双掷开关S先接“1”位置，调节滑动变阻器滑片P的位置，使待测毫安表A的指针至某位置（或满偏），记下此时毫安表A′ 的读数
．滑片P的位置不再移动;
b．将开关S接“2”位置，调节电阻箱使 ，读出此时电阻箱的读数如图乙所示（记为R1），则R1=
;
c．由以上实验可知，待测毫安表A的内电阻RA= 。
2、实验题 一个多用电表的欧姆挡有三个倍率，分别是×1 Ω、×10 Ω、×100 Ω.，用×10 Ω挡测量某电阻时，操作步骤正确，发现表头指针偏转角度较小，但可以读出电阻值，为了较准确地进行测量，应换到________挡．换挡后立即用表笔连接待测电阻进行读数，表盘的示数如图所示，读出的数据是________，发现测量出的电阻值与第一次测量值偏差很大原因是
3、实验题 (10分)某实验小组为了测量电流表A的内阻
的精确值，准备了如下器材:
A．待测电流表A: 量程100mA，内阻约5
B．电压表
: 量程15V，内阻约l0k
C．电压表V2: 量程3V，内阻约5k
D．定值电阻
，阻值为20
E.滑动变阻器
:阻值范围0~10，额定电流为1A
F. 滑动变阻器
:阻值范围0~1000，额定电流为0.2A
G.电源E：电动势为6V，内阻很小
H.电键、导线若干
要求电流表A的示数从零开始变化，能多测几组数据，且尽可能使电压表的表针偏转范围大．
(1)实验中电压表应选用 ，滑动变阻器应选用 ;(填器材前面的字母序号)
(2)请在虚线方框中画出实验电路图，并标明所选用的器材;
(3)若选测量数据中的一组来计算电流表A的内阻，其中电压表的示数用U表示，电流表的示数用I表示，则所测电流表A的内阻的表达式为 。
4、选择题 “测定金属的电阻率”实验中，以下操作中错误的是 ( )
A．用米尺测量金属丝的全长三次，算出其平均值
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表内接线路，多次测量后算出平均值；
D．实验中保持金属丝的温度不变
5、实验题 在用电流表和电压表“测定电源的电动势和内阻”的实验中，所得路端电压随电流变化的图象如图所示，由图可知：电源的电动势E=_______V，内阻r=_______Ω
