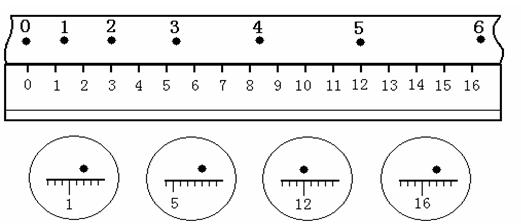

1、实验题 在“探究小车速度随时间变化的规律”的实验中，电火花打点计时器使用的交流电频率为50Hz，记录小车运动的纸带如图所示，在纸带上选择标为0---6的计数点，相邻两个计数点间还有四个计时点未画出，纸带旁边并排放着毫米刻度尺，零刻度点跟0计数点对齐，请你根据放大的图片按要求完成以下问题。
（1）使用电磁打点打点计时器时，纸带应穿过限位孔，复写纸应套在定位轴上，并要压在纸带的上面，接好电路，打点时应先________，再释放小车，让小车带动纸带运动。
（2）根据纸带可以求出打计数点2时速度V2=?m/s，
小车的加速度a=?m/s2。 （保留两位有效数值）
2、实验题 在“探究功与速度变化的关系”实验中。
（1）如图是甲同学的实验装置图，下列做法能够实现橡皮筋对小车做功呈整数倍变化的是（ ? ）
A．释放小车的位置等间距的变化
B．橡皮筋两端固定，使橡皮筋的伸长量依次加倍
C．橡皮筋两端固定，使橡皮筋的长度依次加倍
D．增加相同橡皮筋的条数，使小车每次从同一位置释放
（2）该同学按照正确的操作在实验中得到了若干条纸带，则纸带上打下的相邻点间的距离变化情况是（ ? ）
A．一直增大且增量不变 B．先减小后增大
C．先增大后减小? D．先增大后均匀不变再减小
（3）该实验可以有不同的设计，乙同学设计了如下实验方案：
A．实验装置如图所示，一端系在滑块上的细绳通过转轴光滑的轻质滑轮挂上钩码，用垫块将长木板固定有定滑轮的一端垫起。调整长木板的倾角，直至轻推滑块后，滑块沿长木板向下做匀速直线运动；
B．保持长木板的倾角不变，取下细绳和钩码，让滑块沿长木板向下做匀加速直线运动．
请回答下列问题：
①滑块做匀速直线运动时，纸带上打出的点的分布是________；
②滑块在匀加速下滑过程中所受的合外力大小________钩码的重力大小（选填“大于”“等于”或“小于”）。
3、实验题 某同学通过实验对平抛运动进行研究，他在竖直墙上记录了抛物线轨迹的一部分，如图所示．O点不是抛出点，x轴沿水平方向，由图中所给的数据可求出平抛物体的初速度是?m/s,抛出点的坐标x=?m, y＝?m (g取10m/s2)
4、实验题 在打点计时器打下的纸带上，每5个点取1个测量点，共取了七个点，分别记为1、2、3、4、5、6、7，在测量点处剪断，按剪断次序把六段纸条编号为A、B、C、D、E、F，从A开始把纸条依次并排粘贴在白纸上，使纸条下端对齐，粘贴成直方图（如图x-t所示）。A、B、C、D、E、F的纸条长度分别为1.6cm，1.8cm，2.0cm，2.2cm，2.4cm，2.6cm，计时器打点频率为50Hz。则从打第1点到打第7点共历时________s,打第4点时的速度是_______m/s，纸带运动的加速度_________m/s2。
5、实验题 利用图甲装置研究平抛运动规律，用小锤敲击弹性金属片，小球A就沿水平方向飞出做平抛运动；同时B球被松开，做自由落体运动。图乙是该装置某次实验的高速数码连拍照片，该相机每秒钟能拍摄20次，图中背景为边长为l=0.049m的正方形，分析照片：
（1）能说明A球在竖直方向做自由落体运动的证据是?；
（2）能说明A球在水平方向做匀速直线运动的证据是?；
（3）小球平抛运动的初速度大小为________m/s。（结果保留到小数点后两位）
