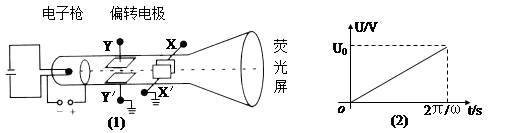

1、选择题 下图(1)所示是示波管的原理图，它是由电子枪，竖直偏转电极YY′、水平偏转电极ＸＸ′和荧光屏组成。电子枪发射的电子打在荧光屏上将出现亮点，不加任何电压时，电子打在荧光屏中心。若亮点很快移动，由于视觉暂留关系，能在荧光屏看到一条亮线。现在加上频率较高的偏转电压，则（?）
A．如果只在偏转电极ＸＸ′上加上如图（2）所示的电压，应观察到一条水平亮线

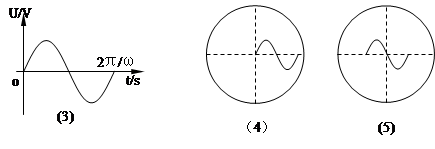

B．如果只在偏转电极ＹＹ′上加上如图（3）所示Ｕ=Umsinωt的电压，应观察到一条正弦曲线如图（4）
C．如果在偏转电极ＹＹ′上加上如图（3）所示Ｕ=Umsinωt，同时在偏转电极ＸＸ′上加上图（2）所示的电压，应观察到一条正弦曲线如图（5）
D．如果在偏转电极ＹＹ′上加上如图（3）所示Ｕ=Umsinωt，同时在偏转电极ＸＸ′上加上图（2）所示的电压，应观察到一条正弦曲线如图（4）

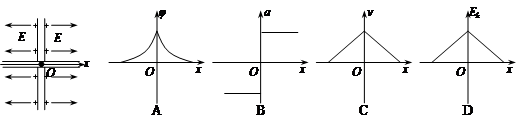

2、选择题 如图所示，无限大均匀带正电薄板竖直放置，其周围空间的电场可认为是匀强电场。光滑绝缘细管垂直于板穿过中间小孔，一个视为质点的带负电小球在细管内运动。以小孔为原点建立x轴，规定x轴正方向为加速度a、速度v的正方向，下图分别表示x轴上各点的电势φ，小球的加速度a、速度v和动能Ek随x的变化图象，其中正确的是
3、选择题 下列哪一个物理量的单位是“库仑”（ ）
A．电功
B．电流
C．电量
D．电功率
4、计算题 如图ab为两平行板，a板上的0为离子发射源，能发出质量为m带电量为q初速度为零的带电离子，ab板间加速电压为U1 ，在b板中央有小孔k让离子通过。在b板右侧有AB两块平行金属板，k正好位于AB板间的中心线上，已知AB板间距离为d，板长为L，板间电压为U2，求:
(1)离子到达k点时的速度
(2)如离子穿过k点后经偏转正好打在B板的中点p处，则
为
5、选择题 如图所示，AB是某电场中的一条电场线．若有一电子以某一初速度，仅在电场力的作用下，沿AB由A运动到B，其速度图象如下图所示，下列关于A、B两点的电场强度EA、EB和电势
的判断正确的是：
A．EA>EB B．EA<EB C．
D．
