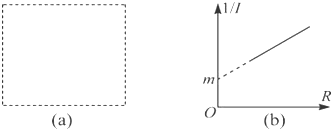

1、填空题 在做测量电源的电动势E和内阻r的实验时，提供的器材有：待测电源一个，已知内阻为RA的电流表一个，电阻箱一个，开关一个，导线若干．为使测量更加准确，多次改变电阻箱的阻值R，读出电流表的相应示数I，以
| 1 I |
| 1 I |
2、选择题 两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，如图所示，OA=h，此电子具有的初动能是（ ）
A．
| edh U |
| eU dh |
| eUh d |

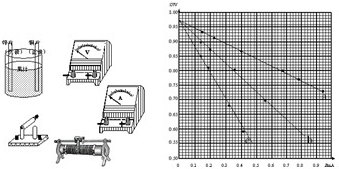

3、简答题 为了测量图中果汁电池的电动势E和内阻r，并探究电极间距对E和r的影响（实验器材如图所示）．
（1）将电压表、电流表均视为理想电表，请在图中用笔画线代替导线连接电路；
（2）实验中依次减小铜片与锌片的间距，分别得到相应果汁电池的U-I图象如图中a、b、c所示，由此可知：在该实验中，随电极间距的减小，电源电动势______（填“增大”、“减小”或“不变”），电源内阻______（填“增大”、“减小”或“不变”）；
（3）图线a对应的电源电动势E=______V，短路电流I=______A．（均保留三位有效数字）
4、选择题 下列属于预防静电危害的做法是
A.在高大的建筑物顶端安装避雷针
B.水泥厂利用静电除去废气中的粉尘
C.在制造轮胎的橡胶中添加导电材料
D.行驶中的油罐车尾带一条拖地的铁链
5、实验题 有一内阻未知(约20～60 kΩ)、量程(0～10 V)的直流电压表。

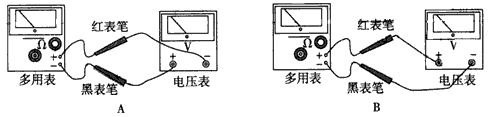

（1）某同学想通过一个多用表中的欧姆挡，直接去测量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆挡的选择开关拨至倍率___________挡。先将红、黑表笔短接调零后，选用下图中___________方式连接。

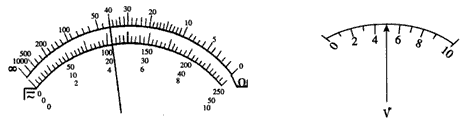

（2）在实验中，某同学读出欧姆表的读数为___________，这时电压表的读数为___________V。计算出欧姆表中电池的电动势为___________V。
