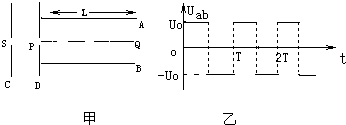

1、简答题 如图甲所示，真空中水平放置的平行金属板A、B的长度为L，两板间加上如图乙所示的交变电压，峰值为uo，周期为T．紧靠A、B板左端有一对加速电极C、D，可将从孔S飘入的电子（初速为零）加速后从孔P沿AB中央水平射入AB之间．若要电子能从AB右端中央Q点水平飞出．问：
（1）加速电极CD之间的电压ucd
（2）AB之间的距离d所满足的条件．（电子电量为e，质量为m，不计重力）
2、实验题 在“用电流表和电压表测定电池的电动势和内电阻”的实验中。
（1）备有如下器材：
A．旧干电池l节；
B．滑动变阻器（0~20Ω）；
C．滑动变阻器（0~1kΩ）；
D．电压表（0~3V）；
E．电流表（0~0.6A）；
F．电流表（0~3A）；
G．开关、导线若干。
其中滑动变阻器应选___________，电流表选___________。（只填器材前的序号）
（2）请在虚线框中画出该实验合理的电路图。
（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线（要求图线尽可能充满坐标纸）。根据图线得到被测电池的电动势E=___________V，内电阻r=___________Ω。
?

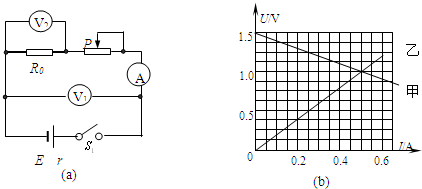

3、简答题 两位同学在实验室利用如图（a）所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表和A和电压表V1的测量数据，另一同学记录的是电流表和A和电压表V2的测量数据．并根据数据描绘了如图（b）所示的两条U-I直线．回答下列问题：
（1）根据甲乙两同学描绘的直线，可知______
A．甲同学是根据电压表?V1和电流表A的数据
B．甲同学是根据电压表?V2和电流表A的数据
C．乙同学是根据电压表?V1和电流表A的数据
D．乙同学是根据电压表?V2和电流表A的数据
（2）图象中两直线的交点表示的物理意义是______
A．滑动变阻器的滑动头P滑到了最右端
B．电源的输出功率最大
C．定值电阻R上消耗的功率为0.5W
D．电源的效率达到最大值
（3）根据图（b），可以求出定值电阻R0=______Ω，电源电动势E=______V，内电阻r=______Ω．
（4）该电路中电流表的读数能否达到0.6A，试说明理由．
4、选择题 如图（a）所示，两平行正对的金属板A、B间加有如图（b）所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间P处．若在t0时刻释放该粒子，粒子会时而向A板运动，时而向B板运动，并最终打在A板上．则t0可能属于的时间段是（ ? ）
A．0＜t0＜T/4
B．
T/2＜t0＜3T/4
C．
3T/4＜t0＜T
D．T＜t0＜9T/8
5、计算题 一束电子流在U1=500 V的电压作用下得到一定速度后垂直于平行板间的匀强电场从两板中央飞入，如图所示。若平行板间的距离d=1 cm，板长L=5 cm，问至少在平行板上加多大电压U2才能使电子不再飞出平行板？
