时间:2017-09-26 10:43:54
1、填空题 某物理兴趣小组要测定一干电池的电动势和内电阻，实验室教师提供了下列器材：
A．待测干电池（电动势约1.5V，内阻约1.0Ω）
B．电流表G（满偏电流1.5mA，内阻10Ω）
C．电流表A（量程0～0.60A，内阻约0.10Ω）
D．滑动变阻器R1（0～20Ω，2A）
E．滑动变阻器R2（0～100Ω，1A）
F．定值电阻R3=990Ω、开关S和导线若干
①选用上述器材（滑动变阻器只选用了一个）测定一节干电池的电动势和内电阻．为了能较为准确地进行测量和操作方便，实验中选用的滑动变阻器，应是______．（填代号）
②请在方框中画出他的实验电路图．

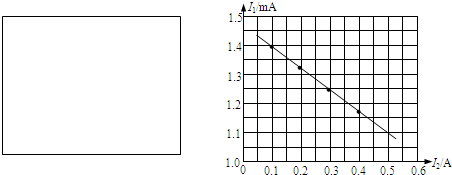

③右下图为兴趣小组根据实验数据作出的I1-I2图线（I1为电流表G的示数，I2为电流表A的示数），由该图线可得：被测干电池的电动势E=______V，内电阻r=______Ω．
参考答案：①滑动变阻器应起到明确的调节作用，并且还要易于调节，故一般限流接法时，滑动变阻器比内阻约为10倍左右即可，故本题中应选R1?
②本题中表头可与定值电阻串联作为电压表使用，再将滑动变阻顺与电流表A串接在电源两端即可；如下图
③由闭合电路欧姆定律可得：
I1（R3+RA）=E-I2r
变形得：I1=ER3+RA-rR3+RAI2；
由数学知可得：图象中的k=rR3+RA；b=ER3+RA；
由图可知：b=1.46；k=1.4-1.10.5-0.1=0.76×10-3；
故解得：E=1.46V（1.46-1.48），r=0.76（0.76-0.78）
故答案为：①R1； ②如下图；③1.46；0.76．
本题解析：
本题难度：简单
2、填空题 如图所示，一平行板电容器，电容为C，A板接地，中间一小孔，通过这小孔连续不断向电容器射入电子，电子射入小孔时速度为υ0，1秒内射入电子数为n．电子质量为m，电量为e，电容器原来不带电，电子射到B板后均留在B板上，则电容器两板间能达到的最大电势差应为______，从开始射入电子到电容器两极板电势差达最大所需的时间至少为______（重力忽略）．
参考答案：根据动能定理：-eUm=0-12mv02
解得：Um=mv022e
设从电子进入A、B板间，直到板间电压达到最大值Um，经过的时间为t，则B板吸收的总电荷为
Q=net，最大电量Q=CUm
解得：t=mv02C2ne2
故答案为：mv022e；mv02C2ne2
本题解析：
本题难度：一般
3、选择题 使用多用表欧姆档测电阻，下列说法中正确的是（ ）
A．测量电阻前，要使红黑表笔短路，调节调零电阻使指针指示电流为零
B．红表笔插入“+”接线孔，它接的是表内电池的正极
C．用“×10”档测量时，表针偏转过大，可改换“×100”档并重新调零
D．表针偏角越大，对同一量程来说，所测的电阻越小
参考答案：AD
本题解析：
本题难度：简单
4、实验题 （2003年江苏物理）实验装置如图1所示；一木块放在水平长木板上，左侧拴有一细软线，跨过固定在木板边缘的滑轮与一重物相连，木块右侧与打点计时器的纸带相连，在重物牵引下，木块在木板上向左运动，重物落地后，木块继续向左做匀减速运动，图2给出了重物落地后，打点计时器在纸带上打出的一些点，试根据给出的数据，求木块与木板间的摩擦因数μ。要求写出主要的运算过程，结果保留2位有效数字。（打点计时器所用交流电频率为50Hz，不计纸带与木块间的拉力。取重力加速度g＝10m/s2）
参考答案：
本题解析：以
表示加速度，根据匀变速直线运动的规律，有
?解得a=-3.0m/s2
重物落地后木块只受摩擦力的作用，以
表示木块的质量，根据牛顿定律，有
?解得?
本题难度：一般
5、简答题 用伏安法测定两节干电池组成的电源的电动势E和内电阻r．
实验中共测出五组数据，如下表所示：
| 1 | 2 | 3 | 4 | 5 U（V） 2.80 2.60 2.50 2.20 2.00 I（A） 0.48 0.80 1.00 1.60 1.96 |
参考答案：根据实验数据在坐标系中描出对应点，然后用直线把它们连起来，作出U-I图象，如图所示．
由电源U-I图象可知，电源电动势为：E=3V，
电源内阻为：r=△U△I=2.6-2.21.6-0.8=0.5Ω
故答案为：3，0.5．
本题解析：
本题难度：一般
