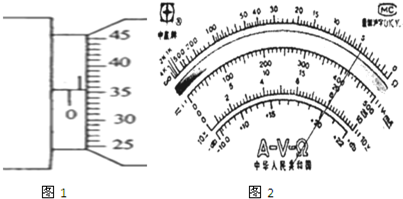

1、填空题 （1）①在测定金属丝电阻率的实验中，某同学用螺旋测微器测量金属丝的直径，一次的测量结果如图所示．图1中读数为______mm．
②用多用电表测电阻每次选择倍率后，都必须手动进行电阻______．图2是测某一电阻时表盘指针位置，是用×100的倍率则此电阻的阻值为______为了提高测量的精度，应选择______的倍率更好．（从×1、×10、×1K中选取）
（2）某同学用图a所示电路，描绘小灯泡的伏安特性曲线．可用的器材如下：
电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图b所示．
①由图可知小灯泡的电阻随温度升高而______（填“变大”“变小”或“不变”）．
②请在图c虚线框中画出与实物电路相应的电路图．
③若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭．则此时的电路中，当滑动变阻器的滑片移到______．（选填“最左端”、“正中间”或“最右端”）时．小灯泡获得的最小功率是______W．（结果保留两位有效数字）

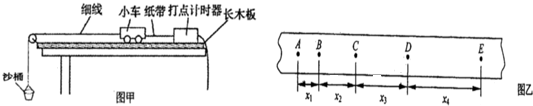

（3）某学习小组用如图甲所示的实验装置探究动能定理，已知小车的质量为M，沙和小桶的总质量为m，实验中小桶未到达地
面，要完成该实验，请回答下列问题：
①实验时为保证小车受到的拉力大小与沙和小桶的总重力大小近似相等，沙和小桶的总质量远小于滑块质量，实验时为保证小车受到的细线拉力等于小车所受的合外力，需要的操作是______．
②在满足第①问的条件下，若通过实验得到纸带如图乙所示，A、B、C、D、E为计数点，相邻两点间的时间间隔为T当地重力加速度为g，相邻计数点间的距离x1，x2，x3，4其中B点和D点对应时刻小车的瞬时速度用vB和vD表示，则vB=______．小车的运动中对应纸带打B、D两点间的过程，动能变化量表达式△EK=______（用M，vB和vD表示）；小车合外力的功表达式W=______．在多组实验数据基础上，分析小车合外力的功与动能变化量的关系为W=△EK
2、选择题 下列数据最接近实际情况的是( )
A．使人感到舒适的温度约是23℃
B．台灯正常工作时的电流约是2A
C．中学生步行的速度约是5 m/s
D．中学生从一楼匀速上到三楼所做的功约是300J
3、填空题 一台直流电动机的电阻为10Ω，当它正常工作时，电路中的电压表示数是200V，电流表示数为5A，则输入给电动机的功率是______W，电动机效率为______．
4、计算题 (9分)如图所示，在光滑水平面上有一块长为L的木板B，其上表面粗糙．在其左端有一个光滑的
圆弧槽C与长木板接触但不连接，圆弧槽的下端与木板的上表面相平，B、C静止在水平面上．现有很小的滑块A以初速度v0从右端滑上B并以
的速度滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：
①木板B上表面的动摩擦因数μ.
②圆弧槽C的半径R.
5、选择题 一质量为m的小球以初动能Ek0从地面竖直向上抛出，已知上升过程中受到阻力作用，图中两条图线分别表示小球在上升过程中动能,重力势能中的某一个与其上升高度之间的关系，（以地面为零势能面，ho表示上升的最大高度，图中坐标数据中的k值为常数且满足0< k<l）则由图可知，下列结论正确的是（?）
A．①表示的是动能随上升高度的图像，②表示的是重力势能随上升高度的图像
B．上升过程中阻力大小恒定且f= kmg
C．上升高度
时，重力势能和动能相等
D．上升高度
时，动能与重力势能之差为
