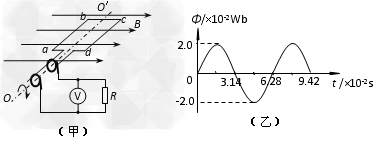

1、计算题 图（甲）为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n=100匝、电阻r=10Ω，线圈的两端经集流环与电阻R连接，电阻R=90Ω，与R并联的交流电压表为理想电表。在t＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按图（乙）所示正弦规律变化。求：
（1）交流发电机产生的电动势的最大值；
（2）电路中交流电压表的示数。
2、填空题 一个矩形线圈在匀强磁场中绕垂直于磁场的转轴从中性面向开始匀速转动，在
(T为周期)时产牛的感应电动势为2V，则感应电动势的有效值为______V.
3、选择题 关于交变电流的有效值，以下说法中正确的是
[? ]
A．有效值就是交变电流在一周内的平均值
B．有效值总等于最大值的1/
C．有效值是根据电流的热效应来定义的
D．交流电流表和电压表的示数是最大值
4、选择题 某交流电源电压的瞬时值表达式为
，则下列说法中正确的是
A．用交流电压表测该电源电压时，示数是
B．用交流电压表测该电源电压时，示数是
C．用此电源给电磁打点计时器供电时，打点的时间间隔为
D．把标有“6V ，3W”的小灯泡接在该电源上时，小灯泡将被烧毁
5、选择题 如图甲所示的变压器为理想变压器，原线圈的匝数n1与副线圈的匝数年n2之比为10 ：1。变压器的原线圈接如图乙所示的正弦式电流，两个阻值均为R＝11Ω的定值电阻串联接在副线圈两端。两个交流电压表均为理想电表。则下列说法不正确的是（ ?）
A．通过两个定值电阻R的交变电流的频率为50Hz
B．当t＝1×10－2时，电压表V1示数为零
C．当t＝1．5×10－2s时，电压表V2示数为11V
D．原线圈的输入功率为22W
