1、选择题 如图是某种正弦式交变电压的波形图，由图可确定该电压的( )
A．周期是0.01 s
B．最大值是311 V
C．有效值是220 V
D．表达式为u＝220sin 100πt(V)
2、选择题 某电阻元件在正常工作时，通过它的电流按如图所示的规律变化。今与这个电阻元件串联一个多用电表（已调至交流电流档），则多用电表的读数为：（?）
A．4
A
B．4A
C．5A
D．5A
3、选择题 矩形线圈在匀强磁场中转动产生的交流电动势为
．关于这个交变电流,下列说法中正确的是?（?）
A．交变电流的频率为100Hz
B．电动势的有效值为220V
C．电动势的峰值约为311V
D．t=0时,线圈平面与中性面垂直
4、填空题 钳型表的工作原理如图所示。当通有交流电的导线从环形铁芯的中间穿过时，与绕在铁芯上的线圈相连的电表指针会发生偏转。由于通过环形铁芯的磁通量与导线中的电流成正比，所以通过偏转角度的大小可以测量导线中的电流。日常所用交流电的频率在中国和英国分别为50Hz和60Hz。现用一钳型电流表在中国测量某一电流，电表读数为10A；若用同一电表在英国测量同样大小的电流，则读数将是____________A。若此表在中国的测量值是准确的，且量程为30A；为使其在英国的测量值变为准确，应重新将其量程标定为____________A。

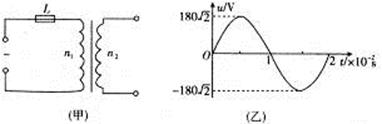

5、选择题 如图(甲)所示，理想变压器的原线圈电路中装有0.5 A的保险丝L，原线圈匝数n1=600，副线圈匝数n2=120．当原线圈接在如图(乙)所示的交流电源上，要使整个电路和用电器正常工作，则副线圈两端可以接（?）
A．阻值为12 Ω的电阻
B．并联两盏的“36 V 40 W”灯泡
C．工作频率为10 Hz的用电设备
D．耐压值为36 V的电容器
