1、实验题 如下图所示是定性研究平行板电容器的电容与其结构之间的关系的装置，平行板电容器的A板与静电计相连，B板和静电计金属壳都接地，若冲电后保持电容器带电量不变，试指出上图所示的情况下，静电计指针偏转角度变化情况
（1）正对面积减小时，静电计指针的偏转角度________________
（2）板间距离增大时，静电计指针的偏转角度________________
（3）使用静电计的目的是观察电容器___________的变化情况。
2、实验题 正确读出下列测量结果：螺旋测微器的读数为 （ ） mm；游标卡尺的读数为（ ） cm 。
3、实验题 （8分）有一个待测电阻R，其阻值大约20Ω～50Ω之间，现要进一步测量其电阻，手边现有如图所示器材：
电源E（电动势12V，内阻为0.5Ω）；
电压表（0～3 V～15V，内阻约10kΩ）;
电流表（0～0.6A～3A，内阻约1Ω）
滑动变阻器R1（阻值0～10Ω，额定电流2A）；
滑动变阻器R2（阻值0～1700Ω，额定电流0.3A）；
电键S和导线若干。
要求多次测量电阻R的电压U和电流I，画出其伏安线求电阻。现回答下面问题：
（1）电压表的量程应选 ，电流表的量程应选 ，滑动变阻器应选 。
（2）请画出实验电路图。

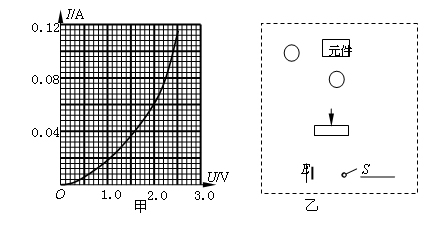

4、实验题 某课外研究小组为了制作一种传感器，需要选用一电器元件.图甲为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：
器材（代号） 规 格
电流表（A1） 量程0～50mA,内阻约为50Ω
电流表（A2） 量程0～200mA,内阻约为10Ω
电压表（V1） 量程0～3V,内阻约为10kΩ
电压表（V2） 量程0～15V,内阻约为25kΩ
滑动变阻器（R1） 阻值范围0～15Ω，允许最大电流1A
滑动变阻器（R2） 阻值范围0～1kΩ，允许最大电流100mA
直流电源（E） 输出电压6V，内阻不计
开关（S） 导线若干
（1）为提高实验结果的准确程度，电流表应选用 ；电压表应选用 ；滑动变阻器应选用 .(以上均填器材代号)
（2）为达到上述目的，请在图乙所示的虚线框内画出正确的实验电路原理图，并标明所用器材的代号.
（3）若发现实验测得的伏安特性曲线与图中曲线完全吻合，则该元件的电阻阻值随电压的增大而 （选填“增大”、“减小”或“不变”），当该电器元件两端电压U=2.0V时元件消耗的电功率为 W．
5、实验题 为了测量一节干电池的电动势和内阻，某实验小组按下图甲所示的电路图连好实验电路，合上开关，电流表和电压表的读数正常，当将滑动变阻器的滑片由A端向B端逐渐滑动时，发现电流表的示数逐渐增大，而电压表的示数接近1.5V且几乎不变，直到当滑片滑至临近B端时电压表的示数急剧变化，这种情况读出的电压值、电流值在U-I坐标轴上分布不均匀，出现上述情况的原因是 ，改进方法是 。改进后，测出几组电流、电压的数值，并画出如下图乙所示的图象，由图象可知，这个电池的电动势为E＝ V，内阻r＝ Ω。
