1、填空题 在测定一节干电池的电动势和内电阻的实验中，备有下列器材可供选择：A．干电池（电动势E约为1.5V，内电阻r约为1.0Ω）；
B．电流表G（满偏电流2.0mA，内阻Rg=10Ω）；
C．电流表A（量程0～0.6A，内阻约为0.5Ω）；
D．滑动变阻器R1（0～20Ω，3A）；
E．滑动变阻器R2（0～150Ω，2A）；
F．定值电阻R3=990Ω；
G．开关K和导线若干。
【小题1】为了能准确地进行测量，也为了操作方便，实验中应选用的滑动变阻器是 。（填写字母代号）
【小题2】请在答题卷的方框中画出实验电路图。
2、实验题 在“描绘标有‘9V，5W’小灯泡伏安特性曲线”的实验中，要求测量从0V到9.0V的电压下通过小灯泡的电流，实验室提供了下列器材
A．电流表A1（量程100mA，内阻约1Ω） B．电流表A2（量程0.6A，内阻约0.3Ω）
C．电压表V1（量程3.0V，内阻约3kΩ） D．电压表V2（量程15.0V，内阻约10kΩ）
E．滑动变阻器R1（最大阻值为50Ω） F．滑动变阻器R2（最大阻值为500Ω）
G．电源E（电动势15V，内阻忽略） H．电键、导线若干
【小题1】为了提高测量准确度和有效性，应选择的器材为（只需填写器材前面的字母即可）
电流表 ；电压表 ；滑动变阻器 。

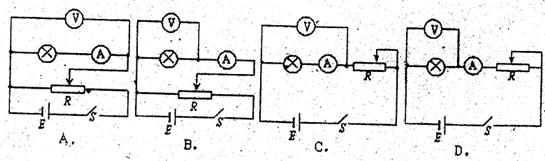

【小题2】下列给出的测量电路中，最合理的是 。
【小题3】某同学在测量数据前已连接好的部分电路如图，其中两个不当之处是：
I．
II．
3、实验题 如图4所示为某同学用多用电表欧姆档测量一个电阻阻值的示数和档位情况，则这个电阻的阻值约为 Ω。如果想测量的更精确些，应怎样调节多用电表后再进行测量？答： 。
4、实验题 （10分）某研究性学习小组利用图甲所示电路测量某电池的电动势E和内电阻r ，由于该电池的内电阻r较小，因此在电路中接入了一个阻值为2.00Ω的定值电阻R0，闭合开关K，调整电阻箱的阻值R，读出电压表相应的示数U，得到了如下数据（R和U分别表示电阻箱读数和电压表读数）：
| R/Ω | 40.00 | 20.00 | 12.00 | 8.00 | 6.00 | 5.00 |
| U/V | 1.89 | 1.78 | 1.66 | 1.57 | 1.43 | 1.35 |
5、填空题 在如图下所示的电路中，电流表、电压表的读数如图所示， 则通过R的电流是__ ___A，加在电阻R两端的电压是___ ___V。
