1、简答题 研究性学习小组围绕一个量程为30mA的电流计展开探究．

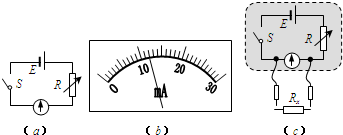

（1）为测量该电流计的内阻，同学甲设计了如图（a）所示电路．图中电源电动势未知，内阻不计．闭合开关，将电阻箱阻值调到20Ω时，电流计恰好满偏；将电阻箱阻值调到95Ω时，电流计指针指在如图（b）所示位置，则电流计的读数为______mA．由以上数据可得电流计的内阻Rg=______Ω．
（2）同学乙将甲设计的电路稍作改变，在电流计两端接上两个表笔，如图（c）所示，设计出一个简易的欧姆表，并将表盘的电流刻度转换为电阻刻度：闭合开关，将两表笔断开，调节电阻箱，使指针指在“30mA”处，此处刻度应标阻值为______Ω（填“0”或“∞”）；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电流刻度．则“10mA”处对应表笔间电阻阻值为______Ω．
（3）若该欧姆表使用一段时间后，电池内阻变大不能忽略，电动势不变，但将两表笔断开，指针仍能满偏，按正确使用方法再进行测量，其测量结果与原结果相比将______（填“变大”、“变小”或“不变”）．
参考答案：（1）根据电流表的读数要求可读出电流I=12.0mA．由闭合电路欧姆定律，将电阻箱阻值调到20Ω时有I?g=ER+r?g①，电阻箱阻值调到95Ω时有I=ER′?+r?g②，联立①②两式并代入数据R?g=30Ω?
（2）根据闭合电路欧姆定律将两表笔断开时有I?g=Er+R?g+R=30mA①，因此时待测电阻为∞，故应在“30mA”处标明∞；当两表笔接上电阻R?x时有I?干=E(r+R?g+R)+R?x②，根据分流公式可得通过电流表的电流为I?=R?xR?g+R?xI?干③联立①②③并将E=1.5V，R?g=30Ω代入解得R?x=6Ω．
（3）根据闭合电路欧姆定律可知电池新时有I?g=Er+Rg+R=E(r+R)+R?g?，测量电阻时电流表示数为I=E(r+R)+R?gR?xR?g+R?xR?xR?g+R?x，
欧姆表用一段时间调零时有I?g=Er′?+R?g+R′?=E(r′?+R′?)+R?g，测量电阻时I=E(r′?+R′?)+R?gR′xR?g+R′x.R′xR?g+R′x，比较可知r+R?=r′?+R′?，所以若电流相同则R′x=R?x，即测量结果不变．
故答案为（1）12.0，30
? （2）∞，6
? （3）不变
本题解析：
本题难度：一般
2、填空题 关于验证平行四边形定则的实验，请回答下?列问题：
（1）在该实验中合力与分力的关系利用了________的科学思想方法。
（2）某同学在做该实验时，弹簧测力计平行于木板如图放置，然后记录力的大小和方向，请你指出这样操作的问题是：__________________________________
参考答案：(1)等效替代
(2)弹簧测力计的轴线与细线套不在同一直线上，导致测量数据不准确
本题解析：分析：正确理解“等效替代”科学思想方法的应用，明确实验原理，了解具体实验操作，正确分析误差产生原因．
解答：解：（1）该实验中，两个力拉绳套和一个力拉绳套时，节点要到同一位置，即要求作用效果相同，故采用了“等效替代”的科学思想方法．
故答案为：等效替代．
（2）在进行具体实验操作时，为了减小误差，弹簧测力计的轴线要与细绳套在同一直线上，否则弹簧弹力与细绳拉力大小不相等，会产生大的误差．
故答案为：弹簧测力计的轴线与细线套不在同一直线上，导致测量数据不准确．?
点评：明确实验原理，了解具体操作，要围绕“验证力的平行四边形定则”的实验原理对实验步骤和实验中需要注意的问题进行理解记忆．
本题难度：一般
3、实验题 欧姆表表头满偏电流为5mA，内装一节干电池，电动势为1.5V，做好测量前的准备工作后，将待测电阻接入红、黑表笔间，指针指在满刻度的3/4处，则该欧姆表的内阻为___________Ω，待测电阻为___________Ω。
参考答案：300；100
本题解析：
本题难度：一般
4、填空题 用多用电表的同一档位测量热敏电阻和光敏电阻的阻值时，将多用表的选择开关置于欧姆挡，再将电表的两支表笔分别与待测电阻的两端相连，这时表针恰好指在刻度盘的中央．若待测电阻为光敏电阻，用不透光的黑纸将其包裹起来，表针将向______（填“左”或“右”）转动；若待测电阻为水浴时的热敏电阻，冲入适量热水使温度上升，表针将向______（填“左”或“右”）转动．
参考答案：多用表的欧姆挡，刻度盘右侧电阻为零，刻度盘左侧电阻无穷大，光敏电阻随着光照强度的增加阻值减小，则包上黑纸后光照强度减弱，阻值增大，表针将向左移动；若待测电阻为水浴时的热敏电阻，冲入适量热水使温度上升则热敏电阻阻值减小，表针将向右偏转．
故答案为：左，右．
本题解析：
本题难度：一般
5、实验题 在测定金属电阻率的实验中，某同学连接电路如图所示，闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：
（1）若电流表示数为零、电压表示数为E，则发生故障的是_________________（填“待测金属丝”“滑动变阻器”或“电键”）。
（2）若电流表、电压表示数均为零，该同学利用多用电表检查故障。先将选择开关旋至___________档（填“欧姆×100”“直流电压10V”或“直流电流25mA”），再将__________（填“红”或“黑”）表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱。若只有滑动变阻器断路，则多用电表的示数依次是___________、____________、_____________。
参考答案：（1）待测金属丝
（2）直流电压10V ；红；0；E；E
本题解析：
