1、实验题 在“测定金属的电阻率”的实验中，所用金属丝的电阻约为5Ω。用米尺测出金属丝的长度L，用螺旋测微器测量金属丝直径d，用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率。
（1）金属丝粗细均匀（横截面为圆形），用螺旋测微器测量其直径d，结果如下图所示，则d= ___________mm。
（2）实验室备有两节干电池、电建、导线若干及下列器材：
A.电压表V(0～3V，内阻约为10KΩ)
B.电流表A1(0～0.6A，内阻约为0.5Ω)
C.电流表A2(0～3A，内阻约为0.1Ω)
D.滑动变阻器R1(0～20Ω，1A)
E.滑动变阻器R2(0～1000Ω，0.2A)
a.某同学进行电阻测量时，为提高测量的精度，电流表应选___________，滑动变阻器应选___________。（填器材前对应的序号）
b.该同学实验时实物接线如图所示，请指出接线中的两处错误：错误1：___________，错误2：___________（用接线序号表示）。
（3）连线正确后，该同学实验中测得的6组电流I、电压U的值已在下图中标出，请在图中作出U-I图线，并求出电阻值R=___________Ω（保留2位有效数字）。
2、选择题 磁悬浮列车需要很强的磁场，因此线圈中的电流将非常大．用超导材料做磁悬浮线圈主要是因为（ ? ）
A．超导线圈强度大
B．只有超导线圈才能产生强磁场
C．低于临界温度时，超导线圈无电阻不发热
D．低于临界温度时，超导线圈有电阻但不发热
3、实验题 如图所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮，现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点。
（1）为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的______________挡；在连接点1、2同时断开的情况下，应当选用多用电表的______________挡；
（2）在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明______________可能有故障；
（3）将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤__________________________________________。
4、简答题 为了测量一个欧姆表内部电源的电动势，某同学仅利用提供给他的一个量程满足要求，内阻约2千欧的电压表完成了测量．已知欧姆表刻度盘上中央刻度值为“20”．
①请在图中用实线把两表连接成测量电路．
②实验中应把欧姆表选择开关调至______挡．
③若实验中电压表示数为U，欧姆表指针所指的刻度为N，设一切操作均正确，则欧姆表电源电动势E的计算式为______．
5、实验题 （1）（4分）实验题仪器读数

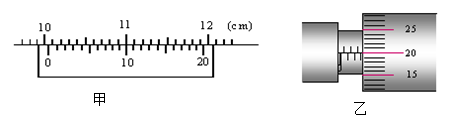

甲图中游标卡尺的读数是?cm。乙图中螺旋测微器的读数是?mm。
（2）（3分）用控制变量法可探究影响平行板电容器电容的因素。设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ。电容器充电后与电源断开，按图示接好静电计。下列的实验能使静电计指针偏角θ增大的是? (?)
A．保持S不变，增大d
B．保持S不变，插入电介质
C．保持d不变，减小S
D．用电动势更大的电源再一次充电
