1、选择题 如图所示，三只白炽灯L1L2L3分别和电感、电阻、电容器串联后并连接在同一个交变电源上，当交变电源的电压为U，频率为50Hz时，三只灯泡的亮度相同，那么当交变电源的电压不变，而频率增大后，三只灯泡的亮度变化将是（ ）
A．L1变暗，L2不变，L3变亮
B．L1变亮，L2不变，L3变亮
C．L1变暗，L2变亮，L3变亮
D．L1变亮，L2变亮，L3变暗
2、选择题 如图所示，滑动变阻器的总电阻R=60Ω，A、B间的电压U=18V且保持不变，R0=60Ω，先将开关S断开，移动滑片P使电压表示数为9.0V，然后将开关S闭合，若忽略电表对电路的影响，则电表的示数为（ ）
A．电流表读数是0.30A
B．电流表读数是0.24A
C．电压表读数是7.2V
D．电压表读数是9.0V
3、选择题 在如图所示的U-I图象中，直线a为某电源的路端电压U与干路电流I的关系图象，直线b为某电阻R的伏安特性曲线．用该电源和电阻R连接成闭合电路，由图象可知（ ）
A．电源的输出功率为3.0W
B．电源电动势为3V，内电阻为0.5Ω
C．R的电功率为1.5W
D．R的阻值0.5Ω

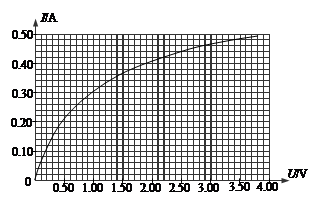

4、计算题 （8分）一个标有“3.8 V 2 W”的小灯泡，其伏安特性曲线如图所示。一个手机使用过的锂离子电池，电动势E=3.60V，内阻r=7.82Ω。试求：
（1）当通过小灯泡的电流为0.40 A 时，小灯泡的灯丝电阻值。
（2）把小灯泡接在锂离子电池两端，小灯泡消耗的电功率。
5、选择题 如图所示电路中的电源为恒流源，不管外电路的电阻如何变化，它都能够提供持续的定值电流。电压表、电流表都为理想电表。当滑动变阻器R的滑动触头向左滑动时，电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2。电流表A示数变化的绝对值为ΔI，下列说法中正确的是
A．V1示数增大，A示数减小，
=R
B．V1示数增大，A示数减小，=R1
C．V2示数减小，A示数减小，
=R2
D．V2示数增大，A示数增大，=R
