时间:2017-09-23 22:57:41
1、选择题 通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器（ ? ）
A．温度传感器
B．压力传感器
C．红外线传感器
D．声音传感器
参考答案：C
本题解析：
本题难度：简单
2、选择题 下列应用了温度传感器的是（ ）
A．商场里的自动玻璃门
B．夜间自动打开的路灯
C．自动恒温冰箱
D．楼梯口的夜间有声音时就亮的灯
参考答案：C
本题解析：
本题难度：一般
3、计算题 电话的话筒可以把声音变化转换为电流变化.炭精话筒的结构如图5-1-12所示，炭精盘和振动膜之间充满了接触不紧密的炭粒.声音使振动膜振动，改变炭粒接触的紧密程度，使炭粒的电阻发生变化，从而改变电路电流的大小.如果炭粒的电阻能在45—55 Ω的范围内变化，当加在它两端的电压为3 V时，求电路中电流变化的范围.
图5-1-12
参考答案：0.055—0.067 A
本题解析：根据欧姆定律I=
，将数据代入计算得：
I1=
A="0.067" A，I2=
A="0.055" A.
本题难度：简单
4、选择题 如图所示，用电流传感器研究自感现象．电源内阻不可忽略，线圈的自感系数较大，其直流电阻小于电阻R的阻值．t=0时刻闭合开关S，电路稳定后，t1时刻断开S，电流传感器连接计算机分别描绘了整个过程线圈中的电流IL和电阻中的电流IR随时间t变化的图象．下列图象中可能正确的是
?
参考答案：AD

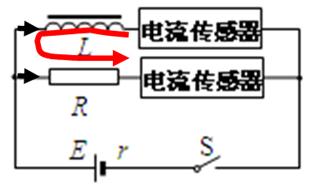

本题解析：自感电流总是阻碍原电流的变化，闭合开关后如图黑色为原电路，红色为感应电流，电感线圈所在支路电流缓缓增加而电阻所在支路因为有红黑两路电流刚开始会比较大，C选项错误。
当断开开关时，电流情况如图
流过电阻的电流方向反向，且逐渐减小，C正确。流过电感的电流方向不变但大小逐渐变小，A正确。
点评：自感电流总是阻碍原电流的变化，自感系数较大时产生的感应电流较大。
本题难度：一般
5、填空题 如图所示为光敏电阻自动计数器的示意图，其中R1为光敏?电阻，R2为定值电阻．那么当有光照射?R1时，信号处理系统获得______（填高电压或者低电压），信号处理系统每获得一次______（填高电压或者低电压）就记数一次．
参考答案：当有光照射?R1时，R1的电阻减小，则整个电路总电阻变小，电动势不变，则电流增大，所以R2两端的电压增大，即信号处理系统获得高电压．而信号处理系统每获得一次低电压就记数一次．
故本题答案为：高电压，低电压．
本题解析：
本题难度：一般
