1、选择题 在变电站里，经常要用交流电表去监测电网上的高电压，所用的器材叫电压互感器。如下所示的四个图中，能正确反应其工作原理的是
参考答案：B
本题解析：略
本题难度：一般
2、选择题 在远距离输电的电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，则
A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．降压变压器的输出电压减少
D．输电线上损耗的功率增大
参考答案：CD
本题解析：发电厂的输出电压不变，输出功率增大，由P=U1I1可知，输出电流I1增大，匝数不变，由
?可知，升压变压器的输出电压U2不变，A 错，输出电流I2增大，降压变压器的输入电压U3=U2-I2R将减少，其输出电压也减少，B错，C对；输电线损耗的功率
增大，D对，所以本题选择CD。
本题难度：简单
3、选择题 （2014?盐城三模）如图所示，在理想变压器输入端AB间接入220V正弦交流电，变压器原线圈n1=110匝，副线圈n2=20匝，O为副线圈中间抽头，D1、D2为理想二极管，阻值R=20Ω，则R上消耗的热功率为（ ）
A．10W
B．20W
C．40W
D．80W
参考答案：B
本题解析：二极管的作用是只允许正向的电流通过，再根据电压与匝数成正比可求副线圈两端电压，从而求解电阻两端电压，根据
从而求出功率．
解：在AB间接入正弦交流电U1=220V，变压器原线圈n1=110匝，副线圈n2=20匝，
有：
，得有效值U2=40V．
O为副线圈正中央抽头，则R两端电压为20V，
所以R消耗的热功率为：
所以ACD错误，B正确；
故选：B．
点评：本题需要掌握变压器的电压之比和匝数比之间的关系，同时对于二极管和电容器的作用要了解，另外也要注意求解功率要用有效值．
本题难度：一般

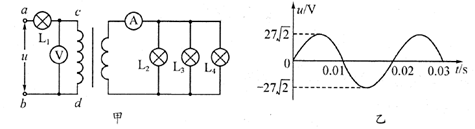

4、选择题 图甲所示的变压器原、副线圈匝数比为3:1，图乙是该变压器cd输入端交变电压u的图像，L1、L2、L3、L4为四只规格均为“9 V，6 W”的相同灯泡，各电表均为理想交流电表, 下说法正确的是
A．ab输入端电压的瞬时值表达式为
(V)
B．电流表的示数为2A，且四只灯泡均能正常发光
C．流过灯L2的电流每秒钟方向改变50次
D．ab输人端输入功率Pab="18" W
参考答案：B
本题解析： 由题知，cd的电压瞬时值表达式为
，有效值为U1=27V，?由
得副线圈U2=9V，则L2?L3?L4均能正常发光，每只灯泡的电流
，副线圈电流I2=3×
=2A，由
得原线圈的电流I1=A，L1也能正常发光，ab输入电压的表达式为
,A错，B对；由图象知交流电的周期为0.02s，交流电的频率为50Hz，流过灯L2的电流每秒钟方向改变100次，C错；ab输人端输入功率Pab=36×=24W，D错，所以本题选择B。
本题难度：一般
5、计算题 （12分）一台发电机最大输出功率为4000kW,电压为4000V，经变压器T1升压后向远方输电。输电线路总电阻R=1kΩ．到目的地经变压器T2降压，使额定电压为220V的用电器正常工作。若在输电线路上消耗的功率为发电机输出功率的10%，T1和T2为理想变压器，发电机处于满负荷工作状态，试求：
(1) 输电线上的功率损失和电压损失。
(2) T1和T2原、副线圈匝数比各为多少？
参考答案：(1)400kw 20A
V(2)
，
本题解析：(1)输电线上的功率损失P损为：P损=10%P=10%×4000kw=400kw
由P损=
联立解得
=20A
设输电线上电压损失为
：
V
(2) 变压器T1的副线圈的电压
由理想变压器的变压比与匝数成正比
，
则T1原、副线圈匝数比各为
变压器T2的原线圈两端的电压
则T2原、副线圈匝数比各为
本题难度：一般
