时间:2017-08-25 12:16:30
1、简答题 图甲为某燃气炉点火装置的示意图，转换器能将直流电压转换如图乙所示的正弦交变电压u，并加在一理想变压器的原线圈上．当变压器副线圈输出电压的瞬时值达到5000V时，就会在钢针和金属板间引发电火花进而点燃气体．
（1）图中电压表的读数是多少？
（2）写出图乙所示交变电压的瞬时值表达式．
（3）此点火装置欲实现正常点火，变压器原、副线圈的匝数比n1：n2应满足什么条件？
参考答案：（1）根据图乙得到原线圈电压的最大值为5V，所以电压表的示数为：
U=UM
本题解析：
本题难度：一般
2、选择题 如图所示，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接电阻R0、R1和R2．电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示，当开关S闭合后（ ）
A．V1、V2示数变小，变压器的输出功率减小
B．A1、A2示数变大，变压器的输出功率增大
C．A1示数不变、A2示数变大，变压器的输出功率减小
D．V1示数不变、V2示数变小，变压器的输出功率增大
参考答案：A、由于理想变压器原线圈接到电压有效值不变，V1示数不变，原副线圈匝数不变，则副线圈电压不变，由于总的电流变大，电阻R0的电压变大，因总的电压保持不变，所以并联部分的电压要减小，即V2数变小，故A错误；
B、开关S闭合后，变压器副线圈的负载电阻减小，V2不变，由欧姆定律可得A1示数变大，根据P=UI，所以变压器的输出功率增大，
由于理想变压器输出功率等于输入功率P2=P1，所以A1示数变大，故B正确，C错误；
D、根据A、B选项得V1示数不变、V2示数变小，变压器的输出功率增大．故D正确；
故选：BD．
本题解析：
本题难度：简单
3、填空题 如图所示，理想变压器原副线圈匝数之比为4∶1．原线圈接入一电压为u＝U0sinωt的交流电源，副线圈接一个R＝27.5 Ω的负载电阻．若U0＝220
V，ω＝100π Hz，则副线圈中电压表的读数为?，原线圈中电流表的读数为?。
参考答案：55 V , 0.5 A
本题解析：本题考查理想变压器。原线圈电压有效值
，由
得副线圈电压有效值
，所以电压表示数为55V；
，
本题难度：一般

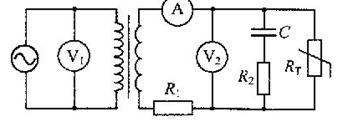

4、选择题 如图所示为理想变压器及其工作电路，原、副线圈匝数比n1：n2=2：1，电压表和电流表均为理想电表，原线圈接函数表达式
的交流电，
为半导体热敏电阻（其电阻随温度升高而变小）．R1、R2为定值电阻，C为电容器。下列判断正确的是
A．V1表的示数为220 V
B．R2的电功率为零
C．副线圈输出电压的函数表达式为
D．RT处温度升高时，V1表示数不变，V2表和A表的示数均变大
参考答案：A
本题解析：由题意可知原线圈的输入电压为
，即V1表的示数为220 V，故选项A正确；由于原线圈输入交流电，副线圈也输出交流电，所以有电流通过电容器，即通过电阻R2的电流不为零，功率不为零，故选项B错误；由于原副线圈的电流频率相同，故选项C错误；副线圈相当于电源，其电压为
，当半导体电阻温度升高时，其阻值减小，副线圈负载减小，副线圈电流I2变大，即电流表的示数变大，由闭合电路的欧姆定律可知电压表V2的示数
减小，故选项D错误．
本题难度：一般
5、选择题 如图所示的电路中，理想变压器的两端共接有4只规格相同的灯泡，在开关S闭合的情况下，4只灯泡的亮度相同，若将开关S断开，灯泡都不会损坏，则（ ）
A．灯泡L1比S闭合时暗一些
B．灯泡L1比S闭合时亮一些
C．灯泡L2、L3的亮度不变
D．灯泡L2、L3比S闭合时亮一些
参考答案：AD
本题解析：分析：与闭合电路中的动态分析类似，可以根据L4的变化，确定出总电路的电阻的变化，进而可以确定总电路的电流的变化的情况，再根据电压不变，来分析其他的原件的电流和电压的变化的情况．
解答：解：A、当开关S断开后，导致副线圈的总电阻增大，由于原线圈的电压不变，原、副线圈的匝数不变，则有副线圈的电压也不变．因此副线圈的电流减小，则导致原线圈的电流也减小，所以灯泡L1比S闭合时暗一些．故A正确；
B、当开关S断开后，导致副线圈的总电阻增大，由于原线圈的电压不变，原、副线圈的匝数不变，则有副线圈的电压也不变．因此副线圈的电流减小，则导致原线圈的电流也减小，所以灯泡L1比S闭合时暗一些．故B错误；
C、当开关S断开后，导致副线圈的总电阻增大，由于原线圈的电压不变，原、副线圈的匝数不变，则有副线圈的电压也不变．因此副线圈的功率增加，所以灯泡L2、L3比S闭合时亮一些．故C错误；
D、当开关S断开后，导致副线圈的总电阻增大，由于原线圈的电压不变，原、副线圈的匝数不变，则有副线圈的电压也不变．因此副线圈的功率增加，所以灯泡L2、L3比S闭合时亮一些．故D正确；
故选：AD
点评：电路的动态变化的分析，总的原则就是由部分电路的变化确定总电路的变化的情况，再确定其他的电路的变化的情况，即先部分后整体再部分的方法
本题难度：一般
