时间:2017-08-25 11:46:26
1、选择题 如图所示电路，电源电动势为E，内阻为r。当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作。已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是
A．电动机的额定电压为IR
B．电动机的输出功率为IE-I2R
C．电源的输出功率为IE-I2r
D．整个电路的热功率为I2（R0 +R + r）
参考答案：CD
本题解析：指示灯正常工作，电流为额定电流
,灯与电动机串联，所以电动机电流也等于。电动机为非纯电阻电路，电动机电压
，根据闭合回路欧姆定律电动机电压
选项A错。电动机的输出功率为总功率减去热功率
选项B错。电源的输出功率
选项C对。整个电路的热功率根据焦耳定律
选项D对。
本题难度：一般
2、选择题 如图所示直线OAC为某一直流电源的总功率P随总电流I变化的图线；抛物线 OBC为同一电源内部消耗的功率Pr随总电流I变化的图线，则当通过电源的电流为1A时，该电源的输出功率为
A．1W
B．3W
C．2W
D．2.5W
参考答案：C
本题解析：由电源的总功率
可知其对应图线OAC，由C点数据可得
；由电源内部的热功率
可知其对应图线OBC，由C点数据可得
．当I=1A时，电源的输出功率
，故选项C正确．和电源内部的热功率先找出其对应的图线，再求解电动势和内阻，最后根据能量关系求解输出功率．
本题难度：一般
3、填空题 如图所示，直线a、抛物线b分别为某电池的总功率P、输出功率PR随电流I变化的图象.根据图线可知该电池的电动势E= ?V；内阻r=?Ω；当外电阻为0.5Ω时，电池的输出功率PR=?W.
参考答案：1.2? 1? 0.32
本题解析：直流电源的总功率与电流的关系：
，输出功率与电流的关系:
，据数学知识可知a图线为电源总功率图线，斜率为电源电动势即，
；
；当外电阻为0.5Ω时，由
,由图可得
点评：中等难度。本题考查学生读图能力，物理上经常根据解析式来理解图像的物理意义。
本题难度：一般
4、选择题 直流电动机的线圈电阻为R，正常工作时，电动机两端的电压为U，通过的电流强度为
，工作时间为
，下列说法正确的是
A．电动机线圈产生的热量为
B．电动机线圈产生的热量为
C．电动机消耗的电能为Uit
D．电动机输出的机械能为UIt
参考答案：BC
本题解析：由于电动机是非纯电阻性电路，因此不满足欧姆定律，即
，这样电动机消耗的电能为
，根据焦耳定律，产生的热量
，因此输出的机械能为UIt
，BC正确，AD错误
本题难度：一般
5、计算题 某一直流电动机提升重物的装置如图所示，重物的质量m=5kg，g=9.8m/s2，电源提供的电压U=110V，不计一切摩擦，当电动机以v=0.9m/s的恒定速度向上提升重物时，电路中的电流I=0.5A，求：
(1)由此可知电动机线圈的电阻R是多少？
(2)电动机的反电动势为多少？
参考答案：(1)根据功率的性质，电动机输出的机械功率(克服重力做功功率)为
Pg="mgv=44.1W?" (2分)
而根据电功率规律，电动机消耗的总电功率为
P="UI=55W?" (2分)
根据能量守恒，电动机的内阻发热功率为
PQ=P-Pg=10.9W
根据焦耳定律，电动机电阻为
R=
=
="43.6Ω?" (2分)
(2)解法一：
根据反电动势将电能转化为机械能，有
E反=
="88.2V?" (4分)
解法二：

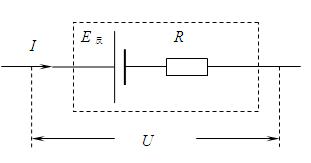

电动机等效电路图如图所示，有
E反="U-IR=88.2V?" (4分)
本题解析：略
本题难度：简单
