1、选择题 一理想变压器变压比为20∶1，原线圈接入220 V电压时，将副线圈拆去18匝，输出电压为8 V，则该变压器原线圈的匝数应为
[? ]
A．495匝
B．1 320匝
C．2 640匝
D．990匝
参考答案：B
本题解析：
本题难度：一般

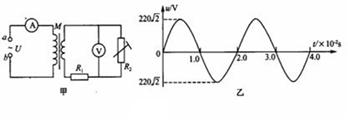

2、选择题 如图甲所示，M是一个小型理想变压器，原、副线圈匝数之比n1：n2=10：1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示。变压器右侧部分为一火警报警系统原理图，其中R2为用半导体热敏材料（电阻随温度升高而减小）制成的传感器，R1为一定值电阻。下列说法中不正确的是（ ?）
A．电压表V的示数为22V
B．当传感器R2所在处出现火警时，电压表V的示数减小
C．当传感器R2所在处出现火警时，电流表A的示数增大
D．当传感器R2所在处出现火警时，电阻R1的功率变大
参考答案：A
本题解析：由图象可知，输入的电压为220V，变压器的电压与匝数成正比，由此可得副线圈的电压为22V，电压表测的是半导体热敏材料的电压，
的总电压为22V，所以电压表的示数小于22V，所以A错误；
当出现火警时，温度升高，电阻
减小，副线圈的电流变大，所以
的电压要增大，由于副线圈的总电压不变，所以的电压就要减小，副线圈的电阻减小，副线圈的电流变大，所以原线圈的电流也就要增大，由于的电阻不变，由
可知，电阻的功率变大，所以BCD正确；
故选A
点评：输出电压是由输入电压和匝数比决定的，输入的功率的大小是由输出功率的大小决定的，电压与匝数程正比，电流与匝数成反比，
本题难度：一般
3、选择题 如图6所示为一理想变压器和负载电阻R，下列哪些做法可增加变压器的输入功率（?）
A．只减少副线圈匝数
B．只减少原线圈匝数
C．只增加副线圈匝数
D．只减少R的阻值
参考答案：BCD
本题解析：本题考查理想变压器。变压器的输入功率等于输出功率，即
，减小R的阻值或者增大副线圈电压可以增加输入功率，D对；
，减小原线圈匝数或者增大副线圈匝数均可以增大副线圈电压，可以增加输入功率，A错BC对；选BCD。
本题难度：简单
4、选择题 为了监测变电站向外输电情况，要在变电站安装互感器，其接线如图所示．两变压器匝数分别为n1、n2和n3、n4，a和b是交流电表．则（ ）
A．n1＞n2
B．n3＞n4
C．a为交流电流表，b为交流电压表
D．a为交流电压表，b为交流电流表
参考答案：A、由图可知，a并联在电路中是电压互感器，电路中是强电压，通过变压器变成弱电压，用电压表测量，因为电压之比等于线圈匝数比，所以n1＞n2，故A正确；
B、b串联在电路中是电流互感器，电路中是强电流，通过变压器变成弱电流，用电流表测量，因为电流之比等于线圈匝数的倒数比，所以n3＜n4，B错误；
C、a是电压表，b为电流表，C错误D正确；
故选：AD
本题解析：
本题难度：一般
5、选择题 如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n?2，初级线圈两端
、
接正弦交流电源，电压表V的示数为220V，负载电阻
时，电流表A的示数为1A.各电表均为理想电表，则初级和次级线圈的匝数比为(? )
A．1:5? B．5:1? C．1:10? D．10:1
参考答案：B
本题解析：根据欧姆定律可得副线圈中的电压为
,根据公式
，B正确。
本题难度：一般
