时间:2017-08-25 11:23:15
1、选择题 正弦式电流经过匝数比为
＝
的变压器与电阻R、交流电压表 V、交流电流表A按如图6甲所示方式连接，R＝10 Ω.图乙所示是R两端电压U随时间变化的图象，Um＝10
?V，则下列说法中正确的是? ( )
A．通过R的电流iR随时间t变化的规律是iR＝cos100πt(A)
B．电流表A的读数为0.1 A
C．电流表A的读数为
?A
D．电压表的读数为Um＝10?V
参考答案：AB
本题解析：由图乙所示图象知T＝2×10－2 s，f＝50 Hz，ω＝2πf＝100π rad/s，Im＝
＝?A，故iR＝cos100πt(A)，A正确．再根据
＝
，I2＝
＝1 A知，I1的有效值为0.1 A，B正确，C错误．电压表读数应为副线圈电压的有效值，U＝
＝10 V，故D错误．
本题难度：一般
2、选择题 如图所示为理想变压器原线圈所接交流电压的波形．原、副线圈匝数比n1：n2=10：1，串联在原线圈电路中电流表的示数为1A，下列说法中正确的是（ ）
A．变压器的输出功率为200W
B．变压器副线圈的电流为0.1A
C．变压器输出端的交流电的频率为100?Hz
D．此变压器为降压变压器
参考答案：A、由图象可知，输入的电压的最大值为200
本题解析：
本题难度：简单
3、选择题 如图甲所示，理想变压器原、副线圈的匝数比为4∶1，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图甲中的R1为温度升高电阻增大的正温度系数的热敏电阻，R为定值电阻。下列说法正确的是 （ ）
A．在0.5×10-2s时，电压表V2的示数为9
V
B．R1处温度升高时，电流表的示数变小，电压表V2的示数不变
C．如果把电压表V2换成电容器（规格：10V，100p），电容器可正常工作
D．变压器原、副线圈的电流之比为4∶1
参考答案：B
本题解析：电压表、电流表测的是交变电流的有效值，
，电压表V2的示数
，故A错误；R1处温度升高，阻值增大，副线圈两端的电压由输入电压和原副线圈匝数比决定，电压表V2的示数即副线圈两端的电压不变，电流表示数
，R1增大，电流减小，故B正确；电容器的击穿电压是电容器能承受的最大电压，副线圈两端的电压最大值
，故C错误；原、副线圈的电流之比
，故D错误。
考点：交变电流的“四值”问题，变压器的原理。
本题难度：一般

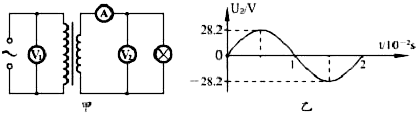

4、选择题 甲图是接有灯泡L和交流电表的理想变压器，乙图是变压器输出电压U2的图象，已知变压器原、副线圈的匝数比为10：1，电流表的示数为2.0A，则（ ）
A．电压表V1的示数为220V
B．电压表V2的示数为20V
C．变压器原线圈电流的最大值为0.28A
D．灯泡实际消耗功率为40W
参考答案：A、B、由乙图得到理想变压器的输出电压的最大值为28.2V，故有效值为：U2=28.2
本题解析：
本题难度：简单
5、选择题 如图是街头变压器通过降压给用户供电的示意图．变压器输入电压是市电网的电压，不会有很大的波动．输出电压通过输电线输送给用户，输电线的电阻用R0表示，变阻器R表示用户用电器的总电阻．当滑动变阻器触头P向下移动时，下列说法中正确的是（ ?）
A．相当于在增加用电器的数目
B．V1表的示数随V2表的示数的增大而增大
C．A1表的示数随A2表的示数的增大而增大
D．变压器的输入功率在减小
参考答案：AC
本题解析：
本题难度：简单
