1、计算题 如图所示，虚线上方有场强为E的匀强电场，方向竖直向下，虚线上下有磁感应强度相同的匀强磁场，方向垂直纸面向外，ab是一根长为L的绝缘细杆，沿电场线放置在虚线上方的场中，b端在虚线上.将一套在杆上的带正电的小球从a端由静止释放后，小球先做加速运动，后做匀速运动到达b端.已知小球与绝缘杆间的动摩擦因数μ=0.3，小球重力忽略不计，当小球脱离杆进入虚线下方后，运动轨迹是半圆，圆的半径是L/3，求带电小球从a到b运动过程中克服摩擦力所做的功与电场力所做功的比值.
2、实验题 如图所示，在直角坐标系O-xyz中存在磁感应强度为
、方向竖直向下的匀强磁场，在（0，0，h）处固定一电量为+q（q>0）的点电荷，在xOy平面内有一质量为m(m未知),电量为-q的微粒绕原点O沿图示方向作匀速圆周运动。若微粒的圆周运动可以等效为环形电流，求：
（1）若已知+q与-q的连线与z轴的夹角θ和静电力常量k,则此微粒所受的库仑力多大
（2）此微粒作匀速圆周运动的角速度ω；
（3）等效环形电流的电流强度I（已知重力加速度为g）。
3、选择题 如图所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器。若已知甲的变压比为1000：1，乙的变流比为100：l，并且已知加在电压表两端的电压为220V，通过电流表的电流为10A，则输电线的输送功率为（?）?
A．2.2×103W
B．2.2×10-2W
C．2.2×l08W
D．2.2×104W
4、计算题 xOy平面为一光滑水平面，在x>0、y>0的空间区域内有平行于xOy平面的匀强电场，场强大小为100 V/m；在x>0、y＜3 m的区域内同时有垂直于xOy平面的磁场。一质量m=10-6 kg、电荷量q=2×10-7 C的带负电粒子从坐标原点O以一定的初动能入射，在电场和磁场的作用下发生偏转，到达(4，3)点时，动能变为初动能的0.2倍，速度方向平行于y轴正方向。最后，粒子从y轴上y=5 m的M点射出电场，动能变为初动能的0.52倍，求：
(1)OP连线上与M点等电势的点的坐标。
(2)粒子由P点运动到M点所需的时间。

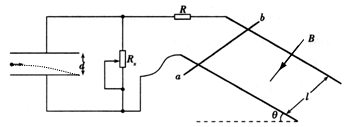

5、计算题 如图所示，质量M=0.01kg的导体棒ab，垂直放在相距l=0.1m的平行光滑金属导轨上。导轨平面与水平面的夹角
=30°，并处于磁感应强度大小B=5T、方向垂直于导轨平面向下的匀强磁场中。左侧是水平放置的平行金属板，它的极板长s=0.1m，板间距离d=0.01m。定值电阻R=2Ω，Rx为滑动变阻器的阻值，不计其它电阻。
（1）调节Rx＝2Ω，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I及棒的速率v
（2）改变Rx ，待棒沿导轨再次匀速下滑后，将质量m=10-8kg、电量q=10-4C的带正电的粒子从两金属板中央左侧以v0=103 m/s水平射入，（不计粒子的重力），若它恰能从下板右边缘射出，求此时的Rx.
