1、选择题 有一个多用电表，其欧姆挡的四个量程分别“×1”“×10”“×100”“×1K”，某学生把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角度很大，为了减少误差，他应该
[? ]
A．换用“×1K”挡，不必重新调整欧姆调零旋钮
B．换用“×10”挡，不必重新调整欧姆调零旋钮
C．换用“×1K”挡，必须重新调整欧姆调零旋钮
D．换用“×10”挡，必须重新调整欧姆调零旋钮
参考答案：D
本题解析：
本题难度：一般
2、简答题 伦琴射线管阳极与阴极间所加电压为3×104V，巳知普朗克恒量为6.63×10-34?J?s求：
（1）电子到达阳极时获得动能是多少？
（2）伦琴射线管所发出的x射线的最短波长是多少？
参考答案：（1）在伦琴射线管中，电子在电场的加速作用下由阴极向阳极加速运动，电子到达阳极时获得动能EK=eU=1.60×10-19×3.00×104?J=4.80×10-15?J
（2）电子撞击阳极发出x射线，当电子动能全部变为光子能量hγ时x射线的波长最短．
因此EK=hγ
∵eU=hcλ∴λ=hceU=6.63×10-34×3×1081.6×10-19×3×104m=4.14×10-11m
答：（1）电子到达阳极时获得动能是4.80×10-15?J；
（2）伦琴射线管所发出的x射线的最短波长是4.14×10-11m．
本题解析：
本题难度：一般
3、选择题 在真空中上、下两个区域均为竖直向下的匀强电场，其电场线分布如图所示，有一带负电的微粒，从上边区域沿一条电场线以速度
匀速下落，并进入下边区域（该区域的电场足够广），在如图所示的速度--时间图象中，符合粒子在电场内运动情况的是
[? ]
A．
B．
?
C．
D．
参考答案：C
本题解析：
本题难度：一般
4、填空题 在“用电流表和电压表测定电池的电动势和内阻”的实验中．
（1）现备有以下器材：
A．干电池1?节B．滑动变阻器（0-50Ω）
C．滑动变阻器（0-10kΩ）D．电压表（0-3V）
E．电压表（0-15V）F．电流表（0-0.6A）
G．电流表（0-3A）H．电键、导线若干．
其中滑动变阻器应选______，电流表应选______，电压表应选______．
（2）为了最大限度的减小实验误差，请在图1方框内画出该实验最后合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图2中画出U-I图线．根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．
| 1 | 2 | 3 | 4 | 5 | 6 I（A） 0.05 0.10 0.20 0.25 0.30 0.40 U（A） 1.45 1.40 1.32 1.27 1.22 1.13 |
参考答案：（1）电源的电动势只有1.5V，而题目中只有3V和15V两种电压表，为了测量的准确，应选取D电压表；
因电源电动势较小，故滑动变阻器若选C，则电路中电流过小，无法正确测量，故只有选取B；此时电路中电流较小，故电流表应选取F；

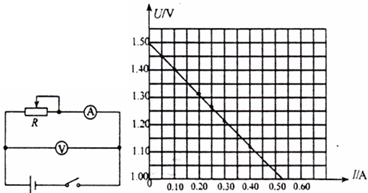

（2）画出该实验电路图．
（3）由图可知，电源的电动势为1.50V； 当路端电压为1.4时，电路中电流为0.1A，则内电阻1.0Ω；
故答案为：（1）B?F?D
（2）如图
（3）如图，1.50，1.0
本题解析：
本题难度：一般
5、选择题 如图所示，在边长为l的正方形区域内，有与y轴平行的匀强电场和垂直于纸面的匀强磁场．一个带电粒子（不计重力）从原点O沿x轴进入场区，恰好做匀速直线运动，穿过场区的时间为T0；若撤去磁场，只保留电场，其他条件不变，该带电粒子穿过场区的时间为
| 1 2 |
| π 3 |
| π 4 |
| 3 π |
| 4 π |
参考答案：从原点沿x轴直线射出过程匀速直线运动，受力平衡：
Eq=Bqv…①
由穿过场区的时间为T0可得：
L=vT0…②
若撤去磁场，只保留电场，带电粒子在竖直方向偏转，做类平抛运动：
x=v12T0…③
x=L…④；
y=12at2…⑤
t=12T0…⑥
a=qEm…⑦
当撤去电场，在匀强磁场中匀速圆周运动，带电粒子在磁场中经过的轨迹是个半圆，故运动时间：
t=2πmqm×12…⑧
由①②③④⑤式得：t=π4T0；
故该粒子穿过场区的时间应该是t=π4T0；
故选B．
本题解析：
本题难度：简单
