1、简答题 （1）为测定某一电池的电动势和内电阻，下面几组器材中，能完成实验的是______
A．一只电流表、一只电压表、一只变阻器、开关和导线
B．一只电流表、两只变阻器、开关和导线
C．一只电流表、一只电阻箱、开关和导线
D．一只电压表、一只电阻箱、开关和导线

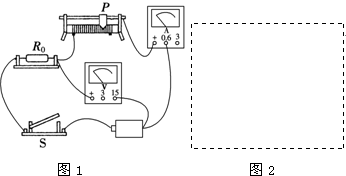

（2）一节电动势约为9V，内阻约为2Ω的电池，允许通过的最大电流是500mA．为了精确测定该电池的电动势E和内电阻r，选用了总阻值为50Ω的滑动变阻器以及电流表A和电压表V，连成了如图1所示的电路．
（ⅰ）为了防止误将滑动变阻器电阻调为零而损坏器材，需要在电路中接入一个定值电阻R0，最适合的是______
A．10Ω，5WB．10Ω，0.5W
C．20Ω，5WD．20Ω，0.5W
（ⅱ）在其他器材不变的情况下，再取一节上述规格的电池，与原来的电池串联组成电池组，测量这个电池组的电动势E和内电阻r，且操作无误．请在图2方框中画出实验电路原理图．
②实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2，则可以求出E=______，r=______．（用I1，I2，U1，U2及R0表示）
2、作图题 要测量一块多用电表直流10mA档的内阻RA（约40Ω）。除此多用电表外，还有下列器材：直流电源一个（电动势E约为1.5V，内阻可忽略不计），电阻一个（阻值R约为150Ω），电键一个，导线若干。要求
（1）写出实验步骤；
（2）给出RA的表达式。
3、实验题 为了测量某电池的电动势E（约为3V）和内阻r，可供选择的器材如下：
A．电流表G1（2mA 100Ω）
B．电流表G2（1mA 内阻未知）
C．电阻箱R1（0-999.9Ω）
D．电阻箱R2（0-9999Ω）
E．滑动变阻器R3（0-10Ω 1A）
F．滑动变阻器R4（0-1000Ω 10mA）
G．定值电阻R0（800Ω 0.1A）
H．待测电池
I．导线、电键若干
（1）采用如图甲所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：
?
根据测量数据，请在图乙坐标中描点作出I1-I2图线。由图得到电流表G2的内阻等于___________Ω。
（2）在现有器材的条件下，测量该电池电动势和内阻，采用如图丙所示的电路，图中滑动变阻器（1）应该选用给定的器材___________，电阻箱（2）选___________（均填写器材代号）。
（3）根据图丙所示电路，请在丁图中用笔画线代替导线，完成实物电路的连接。
?

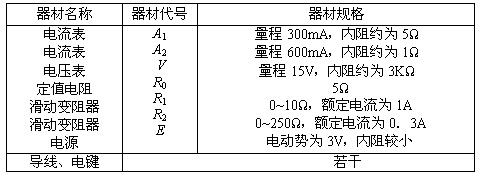

4、实验题 某同学为了测电流表A1的内阻r1的精确值，有如下器材：
（1）要求电流表A1的示数从零开始变化，且能多测几组数据，尽可能减少误差。在图虚线方框中画出测量用的电路图，并在图中标出所用器材的代号。
（2）若选测量数据中的一组来计算电流表A1的内阻r1，则所用电流表A1的内阻r1表达式为r1=___________；式中各符号的意义是_________________________________。
5、简答题 一伏特表有电流表G与电阻R串联而成，如图所示，若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进（ ）
A．在R上串联一比R小得多的电阻
B．在R上串联一比R大得多的电阻
C．在R上并联一比R小得多的电阻
D．在R上并联一比R大得多的电阻
