全国2014年4月高等教育自学考试
模拟、数字及电力电子技术试题
课程代码：02238
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分
注意事项：
1.答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。
2.每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。
一、单项选择题(本大题共15小题，每小题2分，共30分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。错涂、多涂或未涂均无分。

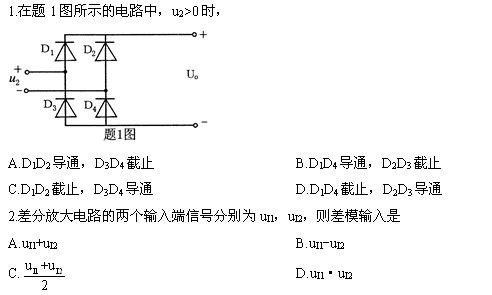

3.下列各项中，哪一项不是理想运放工作在线性区时的特点
A.有虚短 B.有虚断
C.输出由输入控制 D.输出只有两个值

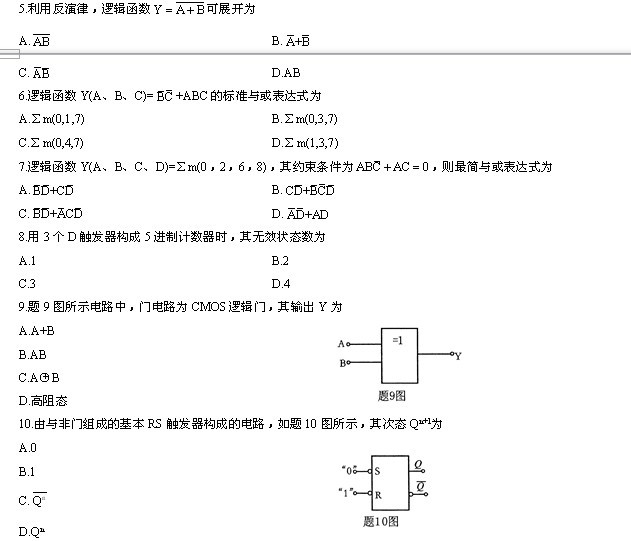

4.乙类互补功率放大电路，当信号过零时，会出现______失真。
A.饱和 B.截止
C.交越 D.不能确定
8.
11.若JK触发器的输入J=1, K=0，则其次态Qn+l为
A.0
B.1
C.12.由555定时器构成的多谐振荡器具有
A.1个稳态，1个暂稳态 B.2个稳态
C.只有1个稳态，无暂稳态 D.2个暂稳态
13.当晶闸管(SCR)承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在
A.导通状态 B.关断状态
C.饱和状态 D.不定
14.逆变电路是
A.AC/DC变换器 B.DC/AC变换器
C.AC/AC变换器 D.DC/DC变换器
15.单相半波可控整流电阻性负载电路中，控制角(触发角)
的最大移相范围是
A.90° B.120°
C.150° D.180°
非选择题部分
注意事项：
用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
二、填空题(本大题共10小题，每小题1分，共10分)

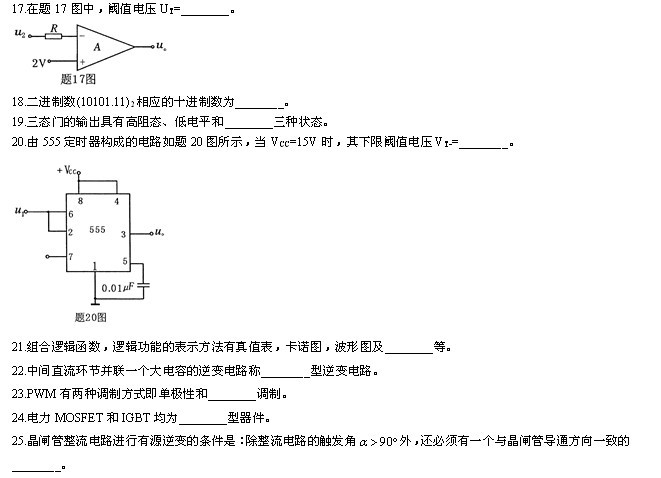

16.PN结外加正向电压时，空间电荷区将会________。

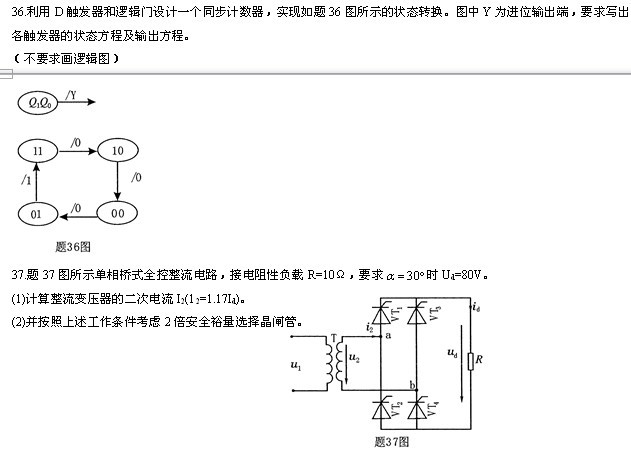

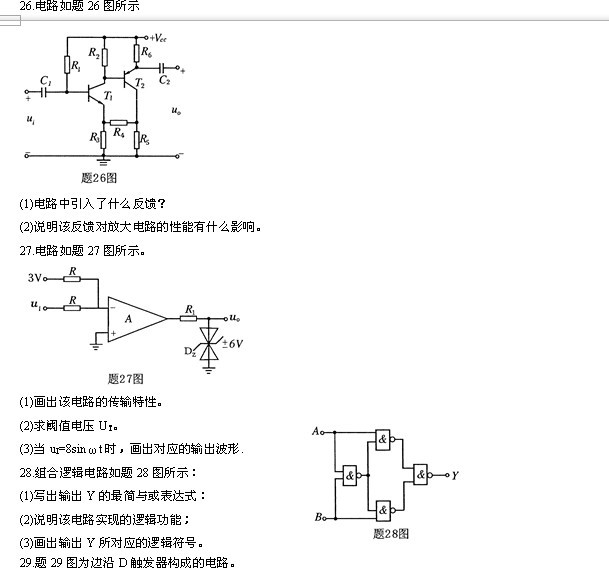

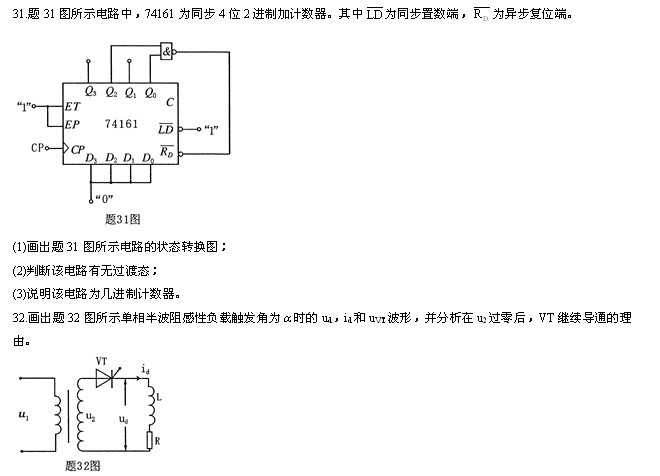

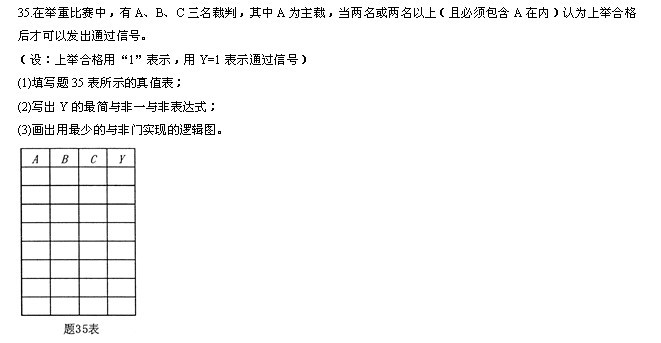

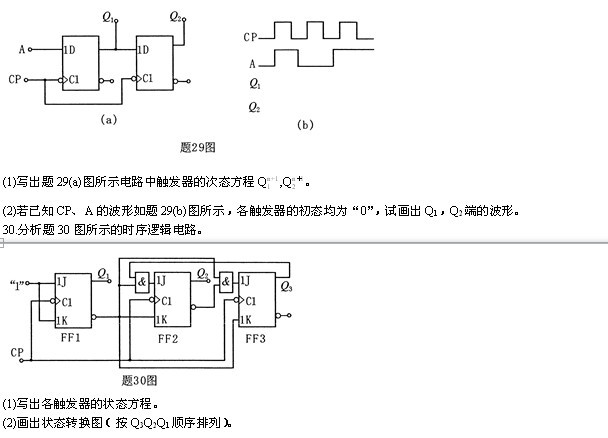

三、分析计算题(本大题共8小题，每小题5分，共40分)
