浙江省2014年4月高等教育自学考试
电力系统分析试题
课程代码：02310
请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分
注意事项：
1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。
2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。
一、单项选择题(本大题共20小题，每小题2分，共40分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。错涂、多涂或未涂均无分。
1.为达到既消弧又防止产生谐振，消弧线圈一般采用
A.欠补偿 B.等补偿
C.全补偿 D.过补偿
2.中性点直接接地的10kV系统发生单相接地短路时，故障处的非故障相对地电压为
A.保持不变 B.11kV
C.
3.电力系统暂态分析时，发电机通常采用下列哪种方式表示
A.有功功率P和无功功率Q B.无功功率Q和端电压U
C.发电机的电势E和电抗X D.端电压U和有功功率P
4.基准值取额定值时，变压器的电抗标幺值可近似认为是
A.
5.一个五节点系统，失去节点1和节点3之间的一条线路，线路的导纳y13=-j4，则矩阵元素ΔY12(Y12的增量)为
A.-j4 B.0
C.j4 D.j0.25
6.下面哪个是视在功率S的单位
A.kW B.MW
C.kvar D.MVA
7.下列哪一种手段基本不能起到调整潮流的作用
A.并联电容器 B.串联电容器
C.串联电抗器 D.附加串联加压器
8.PQ节点未知参数为
A.有功功率P B.无功功率Q
C.电压幅值U D.视在功率S
9.线路电压损耗的计算公式可以近似的写为
A.
10.各类发电厂中适合调峰的是
A.火电厂 B.水电厂
C.热电厂 D.核电厂
11.某有载调压降压变，电压为110/10kV，在高峰负荷时，低压母线电压偏低2%，可以通过下列哪些办法解决
A.选110-2.5%分接头 B.选110+2.5%分接头
C.选110+5%分接头 D.无法通过调整变压器分接头解决问题
12.在高峰负荷时将中枢点电压调至1.02Un，低谷负荷时调至1.07Un，属于哪种调压方式
A.逆调压 B.顺调压
C.常调压 D.以上都不对
13.三相系统发生下列故障，其中属于对称故障的是
A.同步发电机突然三相短路 B.某线路A相突然接地
C.某线路AB相突然短接 D.C相负荷出线突然断开
14.三相对称运行，定子转速与转子同步，定子电流经派克变化至dq0系统后，电流特点为
A.基频交流 B.倍频交流
C.直流 D.以上都不对
15.三相变压器采用________接法(外电路有接地中性点)，各侧绕组均有零序电流通过
A.Y0/Δ B.Y0/Y0
C.Y0/Y D.以上接法二次绕组均无零序电流通过
17.由________所引起的系统稳定性问题属于暂态稳定性问题
A.系统投入2kW的电动机 B.某汽机蒸汽压力的波动
C.运行中的电梯突然停运 D.某线路突然接地短路
l8.下列哪个措施能够提高系统的静态稳定性
A.采用分裂导线 B.采用电气制动
C.减少原动机的机械功率输出 D.采用自动重合闸装置
19.简单系统发生短路故障后，故障期间转子的运动方程可以采用下列什么方法求解
A.高斯-塞德尔法 B.改进欧拉法
C.牛顿-拉夫逊法 D.直接法
20.下列属于一级负荷的是
A.小城镇 B.医院手术室
C.普通车间 D.教室
非选择题部分
注意事项：
用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
二、填空题(本大题共10小题，每小题1分，共10分)
21.电压等级越高，线路的传输距离越________(远或近)。
22.线路额定电压为UN，始末端电压分别为U1,U2,那么电压损耗百分比为________。
23.无限大功率电源指的是当电源外部有扰动发生时，仍能保持________和频率恒定的电源。
24.求解两端供电网的潮流关键是找出________并将其解开，将系统分成2个辐射形网络。
25.P-Q分解法潮流计算派生于以________坐标表示时的牛顿-拉夫逊法。
26.频率的一次调整属于________(有差/无差)调节。
27.电压波动是由________功率变化而引起的电压变化。
28.对称分量法计算时，________分量的相序与正常运行的三相系统相序相同。
29.导线换位是为了减少________。
30.简单电力系统的整步功率系数是________。
三、简答题(本大题共2小题，每小题5分，共10分)
31.为什么变压器中性点经小电阻接地能提高系统的暂态稳定性?
32.试写出ab相短路接地时，序分量表示的边界条件。

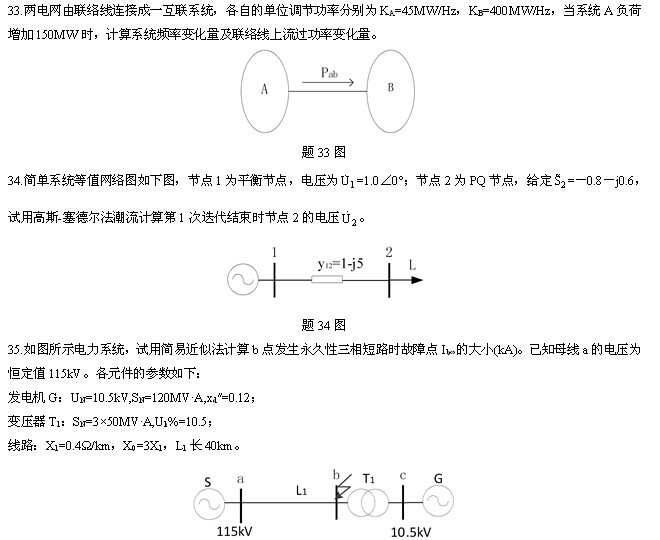

四、计算题(本大题共5小题，每小题8分，共40分)
