时间:2017-08-09 08:53:16

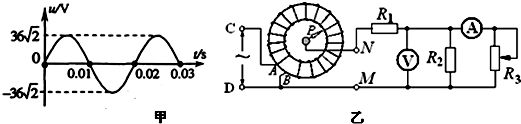

1、选择题 调压变压器就是一种自耦变压器，它的构造如图乙所示．线圈AB绕在一个圆环形的铁芯上，CD之间输入交变电压，转动滑动触头P就可以调节输出电压．图乙中两电表均为理想交流电表，R1、R2为定值电阻，R3为滑动变阻器．现在CD两端输入图甲所示正弦式交流电，变压器视为理想变压器，那么（ ）
A．由甲图可知CD两端输入交流电压u的表达式为u=36
| 2 |
参考答案：A、由甲可知，交流电电压最大值为36
本题解析：
本题难度：一般
2、选择题 某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是（ ）
A．变压器输出电压的最大值为36
| 2 |
参考答案：A、原线圈有效值为220V，电压比等于匝数之比，副线圈电压有效值为36V，所以最大值为36
本题解析：
本题难度：简单
3、选择题 如图所示，理想变压器的原线圈匝数为?n1=1000匝，副线圈匝数?n2=200匝，交变电源的电动势
e=311sin314t（V），接在a、b两点．电阻R=88Ω，接在副线圈c、d两点，电流表和电压表对电路的影响忽略不计，下列结论正确的是（ ）
A．电流表A1的示数为0.10A
B．电压表V1的示数为311V
C．电流表A2的示数为0.75A
D．电压表V2的示数为62.2V
参考答案：由题意可知：U1=Em
本题解析：
本题难度：一般
4、选择题 如图甲所示，理想变压器原、副线圈的匝数比为4：1，电压表和电流表均为理想电表，R为热敏电阻（温度升高时其电阻减小），RO为定值电阻。当原线圈接如图乙所示的正弦交流电时，下列说法正确的是
A．电压表V2的示数为9V
B．原线圈两端电压的瞬时值表达式为
（V）
C．R处温度降低时，电流表的示数变小，电压表V2的示数变小
D．R处温度降低时，变压器原线圈的输入功率增大
参考答案：A
本题解析：根据曲线可知，最大值为
，有效值为36V，周期0.02s。因此经过变压器之后，输出电压为9V即A对。题意中为乙图电压，所以B错。若R处温度降低时，则电阻变大，因此电流变电流应该变小，但变压器输出电压不变，所以C错。根据P=UI可知，输出功率变小，所以D错
点评：本题考查了变压器这一类问题常见的分析方法，根据原线圈电压判断输出电压，根据负载计算输出电流从而判断功率变化。
本题难度：一般
5、选择题 如图（1）所示，理想变压器原、副线圈的匝数比为20 : 1，Rl=10Ω，R2=20Ω，C=100μF。已知电阻R1两端的正弦交流电压如图（2）所示，则
[? ]
A．原线圈输入电压的最大值为400V
B．交流电的频率为100Hz
C．电容器C所带电量恒值为2×10-3C
D．电阻R2消耗的电功率为20W
参考答案：AD
本题解析：
本题难度：一般
