1、填空题 在欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较小，正确的判断和做法是下列选项中的______和______．
A．这个电阻阻值较小
B．这个电阻阻值较大
C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量
D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量．
2、简答题
（1）图1中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为______mm．
（2）在用电流表和电压表测电池的电动势和内电阻的实验中，所用的电流表和电压表的内阻分别为0.1Ω和1kΩ．图2右边为实验原理图，左边为所需器材实物图．试按原理图在实物图中画线连接成实验电路．
3、实验题 （1）某校学习兴趣小组在研究“探索小车速度随时间变化的规律”的实验，图是某次实验得出的纸带，所用电源的频率为50HZ，舍去前面比较密集的点，从0点开始，每5个连续点取1个计数点，标以1、2、3……。各计数点与0计数点之间的距离依次为d1=3cm，d2=7.5cm,d3=13.5cm，则物体通过1计数点的速度v1=?m/s；（3）物体运动的加速度为a =?m/s2.

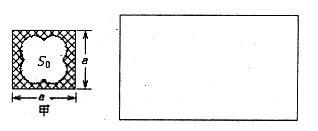

（2）有一根细长而均匀的金属管线样品，横截面如图甲所示．此金属管线长约30Cm，电阻约10Ω．已知这种金属的电阻率为ρ，因管内中空部分截面积形状不规则，无法直接测量，请你设计一个实验方案，测量中空部分的截面积S0,现有如下器材可选：
A．毫米刻度尺
B．螺旋测微器
c．电流表Al(600mA，约1．0Ω)
D．电流表A2(3A，约0．1Ω)
E．电压表V(3V，6KΩ)
F．滑动变阻器R1(2KΩ，O．5A)
G．滑动变阻器R2(10Ω，2A)
H．蓄电池E(6V，O．05 Ω )
I．开关一个，带夹子的导线若干
(1)上列器材中，应选用的器材有____________
(只填代号字母)．
(2)在上面方框中画出你所设计的电路图，并把图乙的实物连成实际测量电路，要求尽可能测出多组有关数值．
(3)实验中要测量的物理量有： ，计算金属管线内部空问截面积S0的表达式为：S0=
4、简答题 要测一段阻值大约为5Ω的均匀金属丝的电阻率．除米尺、螺旋测微器、电源E（电动势3V，内阻约0.5Ω）、最大阻值为20Ω的滑动变阻器R、开关一只、导线若干外，电流表和电压表各两只供选择：Al（量程lA，内阻约1Ω），A2（量程0.6A，内阻约2Ω），Vl（量程3.0V，内阻约1000Ω），V2（量程15V，内阻约3000Ω）．
（1）用螺旋测微器测金属丝的直径d，如图1所示，则d=______mm．
（2）为了使测量有尽可能高的精度，电流表应选______，电压表应选______．
（3）实验电路已经画出了一部分，如图2所示，但尚未完整，请将该电路完整地连接好．（Rx表示待测金属丝）
（4）若用米尺测得金属丝的长度为L，用螺旋测微器测得金属丝直径为d，电流表的读数为I，电压表读数为U，则该金属丝的电阻率：ρ=______．

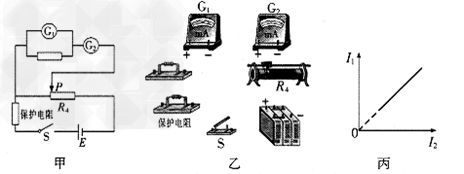

5、实验题 常用电流表有内阻，现要测量电流表G1的内阻r1，电路如图甲所示。供选择的仪器如下：
A.待测电流表G1(0~5 mA，内阻约300Ω)?
B.电流表G2(0~10 mA，内阻约100Ω)
C.定值电阻R1(30Ω)
D.定值电阻R2(300Ω)
E.定值电阻R3(3kΩ)
F.滑动变阻器R4(0-20Ω)
G.电源(电动势6.0 V，内阻不计)
H.开关S及导线若干
(1)电路中与电流表G1并联的电阻应选_______，保护电阻应选用_______ (请填写器材前的字母序号)。
(2)根据电路在图乙中连接实物图，要求闭合开关前滑动变阻器的滑动触头P处于正确位置。(3)补全实验步骤：
①按电路图连接电路；
②闭合开关S ，移动滑动触头P至某一位置，记录G1、G2的读数I1、I2；
③_______________________________________________________________；
④以I1为纵轴，I2为横轴，作出相应图象如图丙所示。
(4)根据I1-I2图线的斜率k及定值电阻，写出电流表G1内阻的表达式r1=_______。
