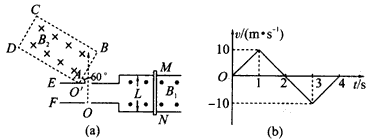

1、计算题 如图(a)所示，两水平放置的平行金属板E、F相距很近，上面分别开有小孔O"、O，水平放置的平行金属 导轨与E、F接触良好，且导轨在磁感强度B1=10 T的匀强磁场中，导轨间距L=0.50 m，金属棒MN紧贴着导轨沿平行导轨方向在磁场中做往复运动。其速度图像如图(b)所示。若规定向右运动速度方向为正方向，从t=0时刻开始，由F板小孔O处连续不断以垂直于F板方向飘入质量为m=3.2×10-21 kg、电量q=1.6×10-19 C的带正电的粒子（设飘入速度很小，可视为零）。在E板外侧有一矩形匀强磁场B2=10T，粒子经加速后从AB边中点与AB成30°夹角垂直进入磁场，AB相距d=10 cm，AD边足够长，B1、B2方向如图(a)所示，求：（粒子重力及其相互作用不计，计算结果保留两位有效数字）
（1）在0～4.0 s时间内哪些时刻发射的粒子能从磁场边界AD边飞出？
（2）粒子从磁场边界AD射出来的范围为多少？
2、简答题 如图所示，光滑轨道ABCD固定在竖直平面内，由直轨道AB与圆弧轨道BCD平滑相切对接组成．圆弧的圆心为O点，半径大小为R，OB与竖直方向OC夹角θ=37°，D点与圆心O点等高；竖直且过B点的直线PQ右侧空间内，被水平且过O点、D点的直线MN分为下区域Ⅰ和上区域Ⅱ，下区域Ⅰ内存在水平向右的匀强电场，场强为
| mg q |
| 3mg 4q |
3、选择题 如图所示圆形区域内有垂直于纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c，以不同的速率沿着AO方向对准圆心O射入磁场，其运动轨迹如图所示。若带电粒子只受磁场力的作用，则下列说法正确的是( )
A．a粒子速率最大
B．c粒子在磁场中运动的时间最长
C．c粒子速率最大
D．它们做圆周运动的周期
4、选择题 磁场中某区域的磁感线，如图所示，则（ ）
A．a、b两处的磁感应强度的大小不等，Ba＞Bb
B．a、b两处的磁感应强度的大小不等，Ba＜Bb
C．同一通电导线放在a处受力一定比放在b处受力大
D．同一通电导线放在a处受力一定比放在b处受力小
5、简答题 如图所示，一对平行放置的金属板M、N的中心各有一小孔P、Q，PQ连线垂直金属板；N板右侧的圆形区域A内分布有方向垂直于纸面向外的匀强磁场，磁感应强度大小为B，圆半径为r，且圆心O在PQ的延长线上，两平行金属板与匝数为n，边长为a的正方形线圈相连，现有垂直于线圈平面均匀增大的磁场，磁感应强度变化率为
| △B △t |
