时间:2017-08-09 08:40:50
1、选择题 （5分）如图所示为三个门电路符号，下列判断正确的是（?）
A．甲为“非”门、乙为“与”门、丙为“或”门
B．甲为“与”门、乙为“或”门、丙为“非”门
C．甲为“非”门、乙为“或”门、丙为“与”门
D．甲为“或”门、乙为“与”门、丙为“非”门
参考答案：C
本题解析：
试题分析: 记住三个基本门电路符号，会区别、会画，理解其功能；甲为甲为“非”门符号，乙为“或”门符号，丙为“与”符号，故C正确。故选C。
本题难度：简单
2、其他 在铁路与公路的交叉路口，安装有自动控制的信号灯。当火车来的时候信号灯亮，火车过去时信号灯灭。下图是这种信号灯的控制电路图，S1、S2为两个光控开关，光照到时接通，没照到时断开，只有两个开关都接通时，信号灯才是灭的。请在方框内画出符合要求的门电路符号。

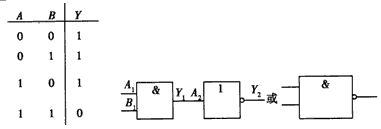

参考答案：开关闭合时输入为高电势，灯亮时输出为高电势，所以开关闭合为“1”，断开为“0”，灯亮为“1”，灯灭为“0”，则此时门电路的真值表应如下，这是“与非”门真值表，所以框内应为下图
本题解析：
本题难度：一般
3、选择题 如图所示为继电器的构造示意图，其中L为含铁芯的线圈，P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱，继电器与传感器配合，可完成自动控制的要求，其工作方式是(? )
A.A与B接信号电压，C与D可跟被控电路串联
B.A与B接信号电压，C与D可跟被控电路并联
C.C与D接信号电压，A与B跟被控电路串联
D.C与D接信号电压，A与B跟被控电路并联
参考答案：AB
本题解析：只有A、B接信号电压，产生变化的电流通过线圈，在铁芯上产生变化的磁场对铁片P产生力的作用，才能达到自动控制的要求，所以AB正确.
本题难度：简单
4、选择题 如图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R，小灯泡L发光。则该逻辑门是（?）
A．与门
B．或门
C．非门
D．与非门
参考答案：C
本题解析：光照射电阻R′时，其阻值将变得远小于R，门电路输入端处于低电势，小灯泡L发光。说明则该逻辑门是非门，选项C正确
点评：本题难度较小，熟练掌握逻辑门电路的种类和原理
本题难度：简单
5、计算题 某同学用如图10-8-7甲所示的电路测量一个电容器的电容,图中R为20 kΩ的电阻,电源电动势为6.0 V,将传感器连接在计算机上,经处理后画出电容器放电的i-t图象如图10-8-7乙所示.
图10-8-7
(1)实验时先将开关S接1,经过一段时间后,当电流表示数为________ μA时表示电容器极板间电压最大.
(2)由i-t图象可知,图象与两坐标轴所围的面积就是电容器放出的电荷量.试根据i-t图象,求该电容器所放出的电荷量Q="________" C;该电容器的电容C="_________" μF(保留两位有效数字).
参考答案：(1)0
(2)8.2×10－10
1.4×10－4
本题解析：计算时注意四点,一是横、纵坐标的单位数值;二是每一小正方形的面积
;三是图象与坐标轴所围面积的小正方形的个数n(大于半个的作为一个,小于半个的不计)约82个,Q=nQ0=8.2×10－10 C;四是C=Q/U=Q/E=1.4×10－4μF.
本题难度：简单
