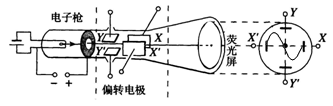

1、选择题 图示为示波管构造的示意图，现在xx"上加上uxx"-t信号，yy"上加上uyy"-t信号（如图甲、乙所示），则在屏幕上看到的图形是
[? ]
A．
B．
C．
D．
参考答案：D
本题解析：
本题难度：一般
2、选择题 示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管、若在荧光屏上出现如图所示的正弦式交变电流波形，则在水平偏转电极XX"、竖直偏转电极YY"上所加的电压波形是?（?）
A．XX" 加图1波形电压、YY" 加图2波形电压
B．XX" 加图2波形电压、YY" 加图1波形电压
C．XX" 加图3波形电压、YY" 加图1波形电压
D．XX" 加图4波形电压、YY" 加图1波形电压
参考答案：D
本题解析：
试题分析:示波管的YY′偏转电压上加的是待显示的信号电压，XX′偏转电极通常接入锯齿形电压，即扫描电压，当信号电压与扫描电压周期相同时，就可以在荧光屏上得到待测信号在一个周期内的稳定图象．则只有D项符合要求，故D正确，ABC错误。
本题难度：一般
3、选择题 若在示波器的“Y输人”和“地”之间加上如图所示的电压，而扫描范围旋钮置于“外X”档，则此时屏上应出现的情形是下列图中的哪一个（ ）
A．
B．
C．
D．
参考答案：C
本题解析：
本题难度：简单
4、填空题 在示波管中，电子枪在2s内发射了6×1013个电子，则示波管中的电流为 。
参考答案：
本题解析：根据电流定义式可知
故答案为：
本题难度：一般
5、选择题 示波管的内部结构如图甲所示。如果在偏转电极XX/、YY/之间都没有加电压，电子束将打在荧光屏中心．如果在偏转电极XX/之间和YY/之间加上图丙所示的几种电压，荧光屏上可能会出现图乙中(a)、(b)所示的两种波形。则
A．若XX/和YY/分别加电压(3)和(1)，荧光屏上可以出现图乙中(a)所示波形
B．若XX/和YY/分别加电压(4)和(1)，荧光屏上可以出现图乙中(a)所示波形
C．若XX/和YY/分别加电压(3)和(2)，荧光屏上可以出现图乙中(b)所示波形
D．若XX/和YY/分别加电压(4)和(2)，荧光屏上可以出现图乙中(b)所示波形
参考答案：AC
本题解析：要在荧光屏上得到待测信号在一个周期内的稳定图象．XX′偏转电极要接入锯齿形电压，即扫描电压．B和D在XX′偏转电极所加的电压（4）不可能要水平向完成偏转，而AC在XX′偏转电极接入的是（3）锯齿形电压可实现显示的为YY′偏转电压上加的是待显示的信号电压．故AC正确，BD错误．
本题难度：一般
