1、简答题 （1）如图甲是示波器面板，图8乙是频率为900Hz的正弦电压信号源
1）若要观测此信号源发出的正弦交流信号的波形，应将信号源的a端与示波器面板上的______接线柱相连，b端与______接线柱相连．
2）如果屏上显示的波形亮度很低、线条较粗且模糊不清．
①若要增大显示波形的亮度，应调节______旋钮．
②若要屏上波形线条变细且边缘清晰，应调节______旋钮．
③若要将图8丙波形曲线调至屏中央，应调节______旋钮．
④若要使此波形横向展宽，应调节______旋钮；
⑤若要使此波形波幅变大，应调节______旋钮；
⑥要使屏上能够显示3个完整的波形，应调节______旋钮．

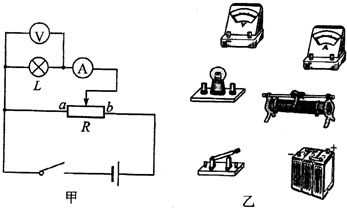

（2）某同学用图9甲所示的电路测绘额定电压为3.0V的小灯泡伏安特性图线，并研究小灯泡实际功率及灯丝温度等问题．
①根据电路图，将图乙中的实验仪器连成完整的实验电路．
②连好电路后，开关闭合前，图甲中滑动变阻器R的滑片应置于______（填“a端”、“b端”或“ab正中间”）．
③闭合开关，向b端调节滑动变阻器R的滑片，发现“电流表的示数为零，电压表的示数逐渐增大”，则分析电路的可能故障为______．
A．小灯泡短路?B．小灯泡断路
C．电流表断路?D．滑动变阻器断路
④排除故障后，该同学完成了实验．根据实验数 据，画出的小灯泡I-U图线如图．形成图中小灯泡伏安特性图线是曲线的原因为______．
⑤根据I-U图线，可确定小灯泡在电压为2.0V时实际功率为______（保留两位有效数字）．
⑥已知小灯泡灯丝在27℃时电阻是1.5Ω，并且小灯泡灯丝电阻值与灯丝温度的关系为R=k（273+t），k为比例常数．根据I-U图线，估算该灯泡正常工作时灯丝的温度约为______℃．
2、实验题 （1）某同学练习使用示波器时，欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先将辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1?000挡，扫描范围旋钮置于“外X”挡．然后打开电源开关(指示灯亮)，过2?min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现(示波器完好)．那么，他应再调节下列哪个旋钮才有可能在屏上出现亮斑____________。?
①竖直位移旋钮 ②水平位移旋钮 ③聚焦调节旋钮 ④辅助聚焦旋钮
A．①②
B．①③
C．②③?
D．②④
（2）用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图所示：经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大．此组操作是________．
A．调整X增益旋钮和竖直位移旋钮
B．调整X增益旋钮和扫描微调旋钮
C．调整扫描微调旋钮和Y增益旋钮
D．调整水平位移旋钮和Y增益旋钮
3、简答题 （1）如图为示波器面板．一位同学在做“练习使用示波器”的实验时，进行了如下的操作：
A．打开电源后，首先在屏上调出了一个最圆最小的亮斑，但亮斑位于屏上的左上角．若想将这个亮斑调到屏幕的正中央，他应该调节______和______旋钮（填旋钮对应的数字）；
B．为观察示波器的水平扫描作用，他调节相应的旋钮，看到屏上的亮斑从左向右移动，到达右端后又很快回到左端．之后，他顺时针旋转扫描微调旋钮以增大扫描频率，此时屏上观察到的现象是______；
C．为观察按正弦规律变化的电压的图线，他把扫描范围旋钮置于左边第一挡（10～100Hz）．要由机内提供竖直方向的按正弦规律变化的电压，他应将______旋钮（填旋钮对应的数字）置于______挡．
（2）如图，有一位同学在做“研究平抛物体的运动”实验时，在白纸上记下了7次同一小球从轨道同一高度释放做平抛运动的轨迹点，如图中“×”所示；用重锤线确定了抛出点O在竖直方向所在直线上的两个点，如图中“?”所示．不过，由于粗心，在从木板上取下白纸前，他忘了记下抛出点O的位置．
A．请你根据他提供的实验记录，在图中描出小球做平抛运动的轨迹；
B．从所描轨迹上确定两到三个点，用刻度尺和三角板作图并采集相应数据（用x、y表示即可）．利用直接测量量和已知量推导出小球平抛运动的初速度．已知当地重力加速度为g．
4、选择题 某同学练习使用示波器时，欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先将辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1 000挡，扫描范围旋钮置于“外X”挡．然后打开电源开关(指示灯亮)，过2 min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现(示波器完好)．那么，他应再调节下列哪个旋钮才有可能在屏上出现亮斑? ( )．
A．竖直位移旋钮
B．水平位移旋钮
C．聚焦调节旋钮
D．辅助聚焦旋钮
5、选择题 如图所示，是一个说明示波管工作原理的示意图，电子经过电压U1加速后以速度v0垂直进入偏转电场，离开电场时的偏转量是h，两平行板的距离为d，电势差为U2，板长为L，为了提高示波管的灵敏度(每单位电压引起的偏转量h/U2)可采用的方法是
[? ]
A．增大两板间的电势差U2
B．尽可能使板长L短些
C．尽可能使板间距离d小一些
D．使加速电压U1升高一些
