1、实验题 （1）某游标卡尺的主尺的最小分度为1mm，游标
卡尺上有10个等分刻度，游标卡尺上每一个等分刻度的长度是?mm
，用这种游标卡尺测量时，可以精确到_______mm。
（2）如图所示，研究小车做匀变速直线运动时的一条纸带，图中A、B、C、D、E为相邻的记数点，已知两相邻记数点的时间间隔T＝0.1s，则小车做_______运动,加速度大小是??m/s2

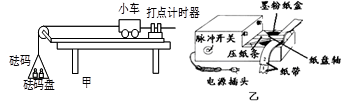

2、实验题 （13分） 某同学利用如图甲所示的实验装置来探究“物体的加速度与其质量、合外力间的关系”，小车及车中砝码的质量用M表示，盘及盘中砝码的质量用m表示，小车的加速度可由小车后拖动的纸带由打点计时器打出的点计算出。
完成下列填空：
（1）（4分）实验装置中的打点计时器的实物图如图乙所示，该种打点计时器的电源为?V的?电(填“交流”或“直流”)。
（2）（2分）在实验时某同学由于疏忽，遗漏了平衡摩擦力这一步，他测得的
图像可能是右图中的?（填“甲”“乙”“丙”）

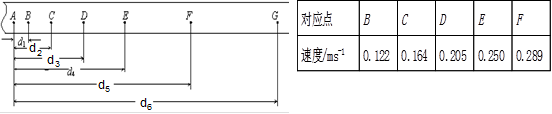

（3）某同学得到一条用打点计时器打下的纸带如图所示，并在其上取A、B、C、D、E、F、G等7个计数点，每相邻两个计数点间还有4个点图中没有画出，打点计时器接周期为T=0.02s的交流电源。他经过测量和计算得到打点计时器打下B、C、D、E、F各点时小车的瞬时速度，记录在下面的表格中。
①（2分） 计算打点计时器打下F点时小车的瞬时速度的公式为vF=?(用题目中的字母表示)
②（3分）根据上面得到的数据，以A点对应的时刻为t=0时刻，在坐标纸上作出小车的速度随时间变化的v－t图线；
③（2分）由v－t图线求得小车的加速度大小约为a =?m/s2（结果保留两位有效数字）。
3、选择题 在弹簧秤钩下竖直悬挂一个静止的小球，下列说法中正确的是
A．小球对弹簧秤的拉力的施力物体是地球
B．小球所受弹簧秤的拉力的施力物体是地球
C．弹簧秤对小球的拉力在数值上等于小球的重力
D．小球对弹簧秤拉力的施力物体是小球
4、填空题 某实验小组用图1所示装置探究“重锤动能变化与重力对它做功的关系”。实验中，让拖着纸带的重锤从高处由静止自由落下，打点计时器在纸带上打出一系列的点，通过对打下的点进行测量和研究，即可达到实验目的．
小题1: 图2是实验中打下的一条纸带，O点是重物开始下落时打下的起点，该小组在纸带上选取A、B、C、D、E、F、G七个计数点，每两个计数点间还有一个计时点（图中未画出），各计数点与起点O的距离如图所示，已知打点计时器工作频率为50Hz，分别计算B、C、D、E、F五个计数点与O点的速度平方差△v2（△v2= v2- v02）。其中D点应填的数据为：?（保留3位有效数字）
| 计数点 | B | C | D | E | F |
| 速度平方差△v2/（m·s-1）2 | 1.38 | 2.45 | ? | 5.52 | 7.50 |
5、计算题 某同学设计了一个研究平抛运动的实验。实验装置示意图如图甲所示，A是一块水平放置木板，在其上等间隔地开凿出一组平行的插槽（图甲中
、
……），槽间距离均为
。把覆盖复写纸的方格纸铺贴在硬板B上。实验时依次将B板插入A板的各插槽中，每次让小球从斜轨的同一位置由静止释放。每打完一点后，把B板插入后一槽中并同时向纸面内侧平移距离。实验得到小球在方格纸上打下的若干痕迹点，如图乙
（1）实验前必须调节斜槽末端每次让小球从同一位置由静止释放，是为了?
（2）每次将B板向内侧平移距离
，是为了?
（3）设小方格的边长L，小球在实验中记录的几个位置如图中的a、b、c、d所示，则小球平抛初速度的计算式为V0=? (用L、 g 表示)。
