1、选择题 四个相同的电流表分别改装成两个电流表A1、A2和两个电压表?V1、V2，A1的量程大于A2的量程，V1的量程大于V2的量程，把它们接入如图所示的电路，闭合开关后（ ）
A．A1的读数比A2的读数大
B．A1指针偏转角度比A2指针偏转角度大
C．V1读数比V2读数大
D．V1，V2指针偏转角度一样
2、简答题 某同学按如图所示电路进行实验，实验时该同学将变阻器的触片P移到不同位置时测得各电表的示数如下表如示：
| 序号 | A1示数/A | A2示数/A | V1示数/V | V2示数/V 1 0.60 0.30 2.40 1.20 2 0.44 0.32 2.56 0.48 |
3、选择题 如图所示，一个匝数为50匝的圆形线圈M，它的两端点a、b与内阻很大的电压表相连，线圈中磁通量的变化规律如图所示，则ab两点的电势高低与电压表读数正确的为（ ）
A．φa＞φb，20V
B．φa＞φb，100V
C．φa＜φb，20V
D．φa＜φb，100V
4、选择题 如图，两电源的U-I图像，下列说法正确的是（?）
A．电源①的电动势和内阻均比电源②大
B．当外接同样的电阻时它们的输出功率可能相等
C．当外接同样的电阻，电源的效率可能相等
D．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大

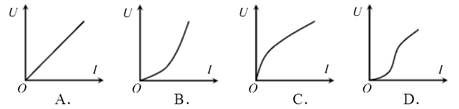

5、选择题 一个标有“220V、60W”的白炽灯泡，两端电压由零开始逐渐增大到220V，在此过程中，电压U和电流I的关系可用图线表示．在下面所示的图线中，符合实际的是（?）
?
