1、计算题  如图所示，两平行金属板M、N竖直放置，两板间的电势差U=1.5×103 V，现将一质量m=1.0×10-2 kg、电荷量q=4.0×10-5 C 的带电小球从两板上方的A点以v0=4 m/s的初速度水平抛出(A点与两板上端的高度差h=20 cm)，之后小球恰好从靠近M板上端处进入两板间，并沿直线运动到N板上的B点，不计空气阻力，取g=10 m/s2。求：
(1)B点到N板上端的距离L；
(2)小球到达B点的动能Ek。

2、填空题  在测定电源电动势和内阻的实验中，某同学根据正确的实验测量作出如图的U-I图象，由该图象可求出被测干电池的电动势E=______V，内电阻r=______Ω．

3、填空题  （1）①写出钠核（

?
2311
Na）俘获一个a粒子后放出一个质子的核反应方程______
②对下面用相同红光照射做出的两幅图说法正确的是______
A．甲图是衍射图样，乙图是干涉图样
B．甲图是干涉图样，乙图是衍射图样
C．甲图是光通过单缝后的图样，乙图是光通过双缝后图样
D．甲图是光通过双缝后的图样，乙图是光通过单缝后图样

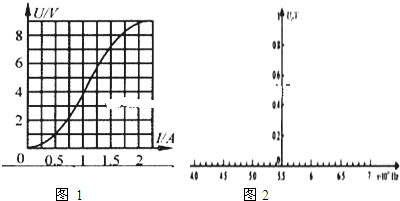

③由某种材料制成的电器元件，其伏安特性曲线如图1所示．现将该元件接在电动势为8V，内阻为4Q的电源两端，则通过该元件的电流为______?A．
（2）（4分）下表是按照密立根的方法进行实验时得到的某金属的UC和v的几组数据．（UC是遏制电压）

UC/V

0.541

0.637

0.714

0.809

0.878 v/l014Hz 5.644 5.888 6.098 6.303 6.501

请根据上表的数据在答题纸对应的坐标中作出图2中的UC-v图象；从图象中可知这种金属的截止频率为______；已知e=1.60×10-19C，用给出的数据结合图象算出普朗克常量为______．

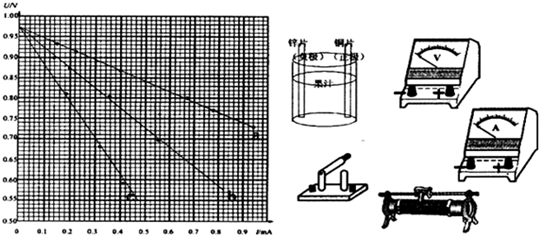

（3）为了测量图中果汁电池的电动势E和内阻r，并探究电极间距对E和r的影响（实验器材如图所示）．
①将电压表、电流表均视为理想电表，请在图中用笔画线代替导线连接电路；
②实验中依次减小铜片与锌片的间距，分别得到相应果汁电池的U-I图象如图中a、b、c所示．由此可知：在该实验中，随电极间距的减小，电源电动势______?（填“增大”、“减小”或“不变”），电源内阻______?（填“增大”、“减小”或“不变”）；
③图线a对应的电源电动势E=V，短路电流I=A．（均保留三位有效数字）

4、选择题  如图所示为万用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻Rg=100Ω，R为调零电阻，串联的固定电阻R0=500Ω，电池的电动势为1.5V用它测量电阻R，能准确测量的阻值范围是

[? ]
A．30~80Ω?
B．300～800Ω
C．3～8kΩ?
D．30～80Ω

5、选择题  下列叙述中正确的是（　　）
A．电源的电动势反映了电源将其它形式的能转化为电能的本领
B．电源提供的电能越多，电源的电动势越大
C．电源电动势在数值上等于电路中通过1库仑的正电荷时，电场力所做的功
D．对于有恒定电流通过的导体，通过导体某个截面的电量在任何相等的时间内都相等
