时间:2017-08-08 07:52:51
1、选择题 如图4所示,边长相等的正方形导体框与正方形匀强磁场区的对角线在同一水平线上,导体框沿水平方向匀速通过垂直于纸面向外的磁场区,导体框中的电流随时间变化关系正确的是(顺时针方向电流为正)( ).

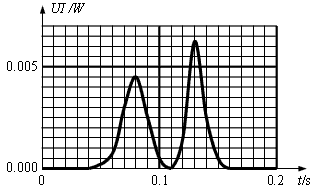

2、实验题 某同学利用如图装置研究磁铁下落过程中的重力势能与电能之间的相互转化。内阻r=40Ω的螺线管固定在铁架台上,线圈与电流传感器、电压传感器和滑动变阻器连接。滑动变阻器最大阻值40Ω,初始时滑片位于正中间20Ω的位置。打开传感器,将质量m=0.01kg的磁铁置于螺线管正上方静止释放,磁铁上表面为N极。穿过螺线管后掉落到海绵垫上并静止(磁铁下落中受到的阻力远小于磁铁重力,不发生转动),释放点到海绵垫高度差h=0.25m。计算机屏幕上显示出如图的UI-t曲线。
?
(1)磁铁穿过螺线管过程中,螺线管产生的感应电动势最大值约为____________V;
(2)图像中UI出现前后两个峰值,对比实验过程发现,这两个峰值是在磁铁刚进入螺线管内部和刚从内部出来时产生的,对这一现象相关说法正确的是____________;
A.线圈中的磁通量经历先增大后减小的过程
B.如果仅略减小h,两个峰值都会减小
C.如果仅略减小h,两个峰值可能会相等
D.如果仅移动滑片,增大滑动变阻器阻值,两个峰值都会增大
(3)在磁铁下降h=0.25m的过程中,可估算重力势能转化为电能的效率是____________。
3、选择题 如图所示,竖直放置的长直导线通以恒定电流,导线右侧充满垂直纸面向内的匀强磁场一矩形线圈与导线在同一平面上.下列情形下线框内能产生感应电流的是( )
A.导线中电流强度变大
B.线框水平向右平动
C.线框竖直向下平动
D.线框以ab边为轴转动
4、选择题 半圆形导轨竖直放置,不均匀磁场水平方向并垂直于轨道平面,一个金属环在轨道内来回滚动,如图所示,若空气阻力不计,则( )
A.金属环做等幅振动
B.金属环做减幅振动
C.金属环做增幅振动
D.无法确定
5、填空题 如图所示,面积为1.0x10-2㎡的正方形导线框处于磁感应强度为2.5X10-2T的匀强磁场中,当线框平面与磁场垂直时,穿过线框的磁通量为______Wb.在线框平面发ad边为轴转过900的过程中,线圈中______感应电流产生(选填“有”或“无”).
