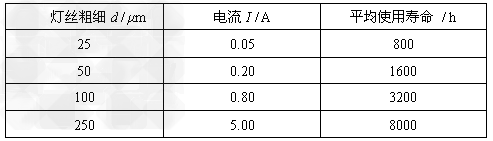

1、实验题 实验1：使实验中不同灯泡内气体压强均为0.1atm，钨丝长度相同但横截面积不同，通电后，维持2400K的恒温，则实验得到的维持这一温度所需电流以及灯丝的平均使用寿命如下表所示．
实验2：在灯丝粗细均为25μm的相同灯泡内加入质量不同的惰性气体，从而改变灯泡内部的压强，且使钨丝的温度保持在2400K，则当灯泡内气体的压强从0.1atm增大到0.5atm时，灯泡的平均使用寿命从800h延长到6000h，超过0.5atm后，灯泡平均使用寿命递减．
根据上述实验回答下列问题：
（1）在相同的灯丝温度下，下列灯泡中钨丝平均使用寿命最长的是__________。
A．50?μm粗细的灯丝并充有2.5atm的惰性气体
B．100?μm粗细的灯丝并充有0.4atm的惰性气体
C．150?μm粗细的灯丝并充有0.1atm的惰性气体
D．150?μm粗细的灯丝并充有0.4atm的惰性气体
（2）实验1中，若灯丝粗细为75?μm，并且灯丝的发热电阻为500Ω，要保证该灯泡的平均使用寿命为2400h，则加在该灯泡两端的电压不能超过__________伏．
参考答案：（1）D
（2）225
本题解析：
本题难度：一般
2、选择题 两电阻R1、R2的伏安特性曲线如图所示，由图可知（ ）
A．这两电阻的大小之比R1：R2为3：1
B．这两电阻的大小之比R1：R2为.1：
C．当这两个电阻上分别加上相同电压时，通过的电流之比为
：1
D．当这两个电阻上分别加上相同电压时，通过的电流之比为3：1
参考答案：D
本题解析：
本题难度：简单
3、选择题 三个电阻之比为R1：R2：R3=1:3:5，将这三个电阻并联，电路两端加上一定的电压，则通过R1、R2、R3的电流强度I1：I2：I3为
A．1:3:5
B．5:3:1
C．15:5:3
D．3: 5:15
参考答案：C
本题解析：由于并联电路中各支路电压相同，由
可得，
，故C正确。
考点：本题考查了并联电路的概念
本题难度：一般
4、计算题 如图甲所示，发光竹蜻蜓是一种常见的儿童玩具，它在飞起时能够发光。某同学对竹蜻蜓的电路作如下简化：如图乙所示，半径为L的金属圆环绕垂直于圆环平面、通过圆心O的金属轴O1O2以角速度ω匀速转动，圆环上接有电阻均为r的三根导电辐条OP、OQ、OR，辐条互成120°角。在圆环内，圆心角为120°的扇形区域内存在垂直圆环平面向下磁感应强度为B的匀强磁场，在转轴O1O2与圆环的边缘之间通过电刷MN与一个LED灯（可看成二极管，发光时，电阻为r）。圆环及其它电阻不计，从辐条OP进入磁场开始计时。
（1）顺磁感线方向看，圆盘绕O1O2轴沿什么方向旋转，才能使LED灯发光？在不改变玩具结构的情况下，如何使LED灯发光时更亮？
（2）在辐条OP转过60°的过程中，求通过LED灯的电流；
（3）求圆环每旋转一周，LED灯消耗的电能。
参考答案：（1）逆时针?增大角速度 （2）
?（3）
本题解析：（1）圆环转动过程，始终有一条导电辐条在切割磁感线，产生感应电动势，并通过M.N和二极管构成闭合回路。由于二极管的单向导电性，只有转轴为正极，即产生指向圆心的感应电流时二极管才发光，根据右手定则判断，圆盘逆时针旋转。
要使得LED灯发光时更亮，就要使感应电动势变大，即增大转速增大角速度
。
（2）导电辐条切割磁感线产生感应电动势
此时O点相当于电源正极，P点为电源负极，电源内阻为
电源外部为二个导体辐条和二极管并联，即外阻为
。
通过闭合回路的电流
带入即得
流过二极管电流为
（3）转动过程始终有一个导电辐条在切割磁感线，所以经过二极管的电流不变
转过一周所用时间
所以二极管消耗的电能
本题难度：一般
5、实验题 某研究性学习小组为了制作一个传感器，需要选用某种电学元件．实验中首先要描绘该元件的伏安特性曲线，实验室备有下列器材：
A．待测元件（额定电压2V、额定电流200mA）
B．电流表A1（量程0～0.3A，内阻约为1Ω）
C．电流表A2（量程0～0.6A，内阻约为0.5Ω）
D．电压表V（量程0～3V，内阻约为10kΩ）
E．滑动变阻器R1（阻值范围0～5Ω，允许最大电流1A）
F．滑动变阻器R2（阻值范围0～1kΩ，允许最大电流100mA）
G．直流电源E（输出电压3V，内阻不计）
H．开关S，导线若干
（1）为提高实验的准确程度，电流表应选用 ；为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用 （以上均填器材代号）
（2）请在答题卷的方框内画出满足实验要求的电路图，并把 答题卷图中所示的实验器材用实线连接成相应的实物电路图。
参考答案：（1） A1；R1（2）电路如图.
本题解析：（1）待测元件额定电流是200mA=0.2A，则电流表应选电流表A1（量程0～0.3A，内阻约为1Ω）；电源电动势是3V，不论使用哪个滑动变阻器都能保证电路安全，为方便实验操作，应选用最大阻值较小的滑动变阻器R1．
（2）本实验中滑动变阻器采用分压接法；待测元件的电阻
，
；
；故
，电流表应采用外接法，实验电路图如图所示；
考点：描绘元件的伏安特性曲线.
本题难度：一般
