时间:2017-08-07 16:30:36
1、填空题 某机床上用的照明灯电压为36V．如果要用220V的电压降压得到，机床上变压器的原线圈匝数是1100匝，那么副线圈匝数应该是______匝．
2、填空题 如右图所示，理想变压器有两个副线圈，匝数分别为n1和n2，所接负载4R1=R2。当只闭合S1时，电流表示数为1A，当S1和S2都闭合时，电流表示数为2A，则n1：n2为?。

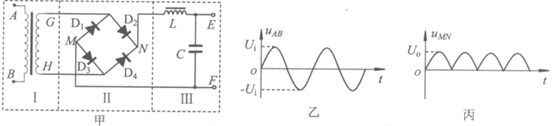

3、选择题 图5甲是某小型家用电器电源部分的主要工作电路图，工作时I部分变压器原线圈A、B两端与输出电压为220V的交流电源相连接，通过电路元件的工作最后在III部分E、F两端输出6.0V的直流电。当A、B两端输入如图5乙所示的交变电压时，在II部分的M、N两端输出的电压如图5丙所示。III部分的自感线圈L的直流电阻可忽略不计。关于该电路及其工作过程，下列说法中正确的是
A．I部分的变压器是降压变压器
B．III部分的自感线圈L的作用是阻碍直流成分，导通交流成分
C．III部分的电容器C的作用是阻碍交流成分，导通直流成分
D．M、N两端输出电压的有效值为2U
4、选择题 如图所示，理想变压器原、副线圈的匝数比是10：1，原线圈输入交变电压u=100
| 2 |
| 2 |
| 2 |
5、选择题 如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100，电流比为10，电压表的示数为220V，电流表的示数为10A，则( )
A．a为电流表，b为电压表
B．a为电压表，b为电流表
C．输送电功率是2200W
D．线路输送电功率是2.2×106W
