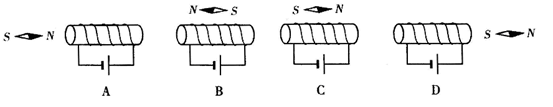

1、选择题 如图所示，在通电螺线管的磁场中，放有一个小磁针，当小磁针静止时，在下列各图中N极指向正确的是（?）
2、选择题 磁场中某区域的磁感线如图所示，则（?）
A．a点磁感应强度比b点的小
B．两处的磁感应强度的方向相同
C．a点磁感应强度比b点的大
D．同一闭合线圈放在a处时磁通量较大
3、选择题 如图所示是几种常见磁场的磁感线分布示意图，下列说法正确的是( )
A．图甲中a端是磁铁的S极，b端是磁铁的N极
B．图甲中a端是磁铁的N极，b端是磁铁的S极
C．图乙是两异名磁极的磁感线分布示意图，c端是N极，d端是S极
D．图乙是两异名磁极的磁感线分布示意图，c端是S极，d端是N极
4、选择题 如图是一个用均匀金属导线做成的圆环,A?B是圆环直径的两端点,当电流I从A点流入,从B点流出时,在环中心处的磁场方向是(? )
A．在圆环所在的平面内,且指向B
B．垂直圆环平面,且指向纸外
C．垂直圆环平面,且指向纸内
D．磁感应强度为零,无方向
5、填空题 如图所示为两根互相平行的通电直导线a，b的横截面图，a，b中的电流方向已在图中标出，在图中作出导线a中的电流产生的磁场的磁感线环绕方向及导线b所受的磁场力的方向。
