1、选择题 描述电源能量转化本领大小的物理量是（ ? ）
A．电动势
B．电源的总功率
C．端压
D．电源的输出功率
参考答案：A
本题解析：
本题难度：简单
2、选择题 有关电动势的说法中正确的是（ ）
A．电源的电动势等于内、外电路电势降之和
B．电源提供的电能越多，电源的电动势越大
C．当外电路断开时，电源的路端电压与电源电动势相等
D．当电路中通过1库仑电量时，电源消耗的其他形式能的数值等于电源电动势的值
参考答案：ACD
本题解析：
本题难度：简单
3、填空题 I．教师为每位同学准备了铁架台、铁夹、电键、复写纸、纸带、刻度尺、电磁打点计时器、密度不同的重物和导线若干．为了完成“验证机械能守恒定律”的实验，你还必须领
取______，正确安装实验装置后，在释放纸带之前，应把重物提高到______的地方．某同学选用不同的器材，在实验中分别得到了甲、乙两条打上点的纸带，第一个打点均为O，在甲纸带上任选6个连续的打点A、B、C、D、E、F，它们到O的距离分别为19.20cm、23.23cm、27.65cm、32.45cm、37.63cm、43.20cm；同样在乙纸带上任选6个连续的打点A′、B′、C′、D′、E′、F′，它们到O的距离分别为16.00cm、19.36cm、23.05cm、27.04cm、31.37cm、36.10cm．
根据甲纸带的数据可知，m=0.2kg的重物由B点运动到E点重力势能的减少量等于
______，动能的增加量等于______（当地的重力加速度取g=9.8m/s2）．分析这位同学的两组实验数据，指出哪组不符合实验要求，并说明原因．

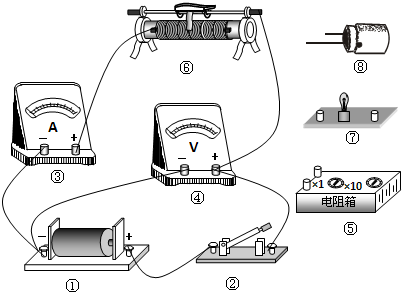

II．现有如下所示的实验器材（示意图），要完成伏安法“测定干电池的电动势和内阻”实验
（1）请选用器材并在实物连线图上完成必需的导线连接．
（2）若测得的实验数据如下表，请用作图法求出干电池的电动势和内阻．
| 电压（U/V） | 1.48 | 1.44 | 1.38 | 1.30 | 1.20 | 1.08 电流（I/A） 0.05 0.10 0.15 0.25 0.35 0.50 |
参考答案：I、（1）使用电磁打点计时器时，必须提供低压交流电源才能工作，故还必须领取低压交流电源．正确安装实验装置后，在释放纸带之前，应把重物提高到靠近打点计时器处，否则释放重物后，纸带开始一段空白，造成需要测量的点不够，纸带也浪费．
B到E的距离即等于重物下落的高度h，由题得，h=37.63cm-23.23cm=14.14cm=0.1414m．重物由B点运动到E点重力势能的减少量为△EP=mgh=0.2×9.8×0.1414J≈0.278J．
用AC间的平均速度代替B点的瞬时速度，则得 vB=AC2T，用DF间的平均速度代替E点的瞬时速度，得，vE=DF2T=0.4320-0.32452×0.02=2.69m/s，则得动能的增加量为△Ek=12mv2E-12mv2B，代入解得，△Ek=0.277J．
通过乙纸带的数据计算可知：其对应的重物在运动过程中，重力势能的减少量比动能的增加量大得多，不符合实验要求的阻力远小于重力的条件．出现这种情况的原因可能有：选择的重物密度太小；打点计时器的安装及实验过程中没有考虑去除阻力的影响．
II．
（1）设计出用伏安法测定干电池的电动势和内阻如右图，连接实物图如下图．
（2）作出U-I图象如图，由图象读出纵轴的截距U=1.52V，则电动势E=U=1.52V，斜率的大小等于内阻，则r=△U△I=1.52-1.070.5Ω=0.90Ω
（3）能．若上图中所给的电流表已被损坏，可以采用电阻箱与电压表配合进行测量，选择图中电池、电键、电压表和电阻箱等实验器材．电路图如右所示．
故答案为：
Ⅰ低压交流电源；靠近打点计时器；0.278J，0.277J．乙同学不符实验要求．
Ⅱ（1）连接实物如图．
（2）作出图象如图，干电池的电动势和内阻分别为1.52V和0.90Ω．
（3）能．选择图中电池、电键、电压表和电阻箱等实验器材．电路图如图所示．
本题解析：
本题难度：一般
4、简答题 在做“测定电池的电动势和内阻”实验时，某同学的线路连接如图甲所示．
（1）在答题卡的方框内画出与图甲对应的电路图；
（2）在图乙-R坐标系中标出了该同学所测的实验数据点，试作出这些数据点的拟合直线，并读得该直线的纵轴截距为______?A-1，求得其斜率为______?V-1；
（3）求得电池的电动势是______?V，内阻是______Ω．
参考答案：（1）由实物电路图可知，电源、电键、电流表、电阻箱组成串联电路，
根据实物电路图作出实验原理图，实验电路图如图1所示．
（2）用一直线把坐标系中的各点连接起来，得到1I-R图象，如图2所示；
由图象可知，图象的截距是b=1A-1，图象的斜率k=9-112-0=23V-1．
（3）由电路图及闭合电路欧姆定律可知，E=I（r+R），1I=RE+rE，
由此可见图象纵轴的截距b=rE=1A-1，图象的斜率k=1E=23V-1，
则电源电动势E=1.5V，电源内阻r=1.5Ω；
故答案为：（1）电路图如图1所示；（2）图象如图2所示；1；23；（3）1.5；1.5．
、
本题解析：
本题难度：一般
5、选择题 如图所示，MPQO为有界的竖直向下的匀强电场，电场强度为E，ACB为光滑固定的半圆形轨道，圆轨道半径为R，AB为圆水平直径的两个端点，AC为
| 1 4 |
参考答案：A、由于题中没有给出H与R、E的关系，所以小球不一定能从B点离开轨道，故A错误；
B、若重力大小等于电场力，小球在AC部分做匀速圆周运动，故B正确．
C、由于小球在AC部分运动时电场力做负功，所以若小球能从B点离开，上升的高度一定小于H，故C正确；
D、若小球到达C点的速度为零，则电场力大于重力，则小球不可能沿半圆轨道运动，所以小球到达C点的速度不可能为零．故D错误．
故选BC．
本题解析：
本题难度：简单
