1、选择题 如图所示，理想变压器的原线圈接在u=220
sin（100πt）（V）的交流电源上，副线圈接有R=55Ω的负载电阻．原、副线圈匝数之比为2：1．电流表、电压表均为理想电表．下列说法正确的是（ ? ）
A．原线圈中电流表的读数为1A
B．原线圈中的输入功率为220
W
C．副线圈中电压表的读数为110
V
D．副线圈中输出交流电的周期为50s
2、选择题 如图6所示，理想变压器的输入端接正弦交流电，副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R1。当滑动变阻器R2的滑片P向下滑动时，以下说法中正确的是（ ?）
A．副线圈的两端M、N的输出电压减小
B．副线圈输电线等效电阻R1上的电压不变
C．副线圈消耗的总功率减小
D．原线圈中输入功率增大

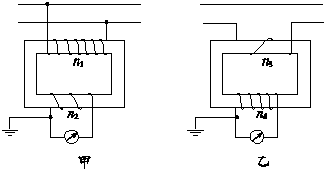

3、选择题 图的甲、乙是配电房中的互感器和电表的接线图，下列说法中不正确的是 ( )．
A．线圈匝数n1＜n2，n3＜n4
B．线圈匝数n1＞n2，n3＜n4
C．甲图中的电表是电压表，输出端不可以短路
D．乙图中的电表是电流表，输出端不可以断路
4、选择题 甲、乙两个理想变压器，它们的原副线圈的匝数比以及连接方式如图所示，若输电线的电阻略去不计，甲输入电压是220V，纯电阻负载中每个电阻均为11Ω，则甲的输入电流和输入功率分别是
[? ]
A．10A，3300W
B．10A，330W
C．15A，3300W
D．15A，330W
5、选择题 如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心接头，电压表和电流表均为理想电表。从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u=
。下列说法正确的是?
[? ]
A.当单刀双掷开关与a连接时，电压表的示数为
?
B.当单刀双掷开关与b连接时，电压表的示数为11 V?
C.当单刀双掷开关与a连接，滑动变阻器触头P向上移动的过程中，电压表的示数不变，电流表的示数变大?
D.单刀双掷开关由a扳向b时（滑动变阻器触头P不动），电压表和电流表的示数均变大
