1、填空题 甲、乙两图均为使用电磁打点计时器验证机械能守恒定律的实验装置图．
（1）采用装置______（填“甲”或“乙”）更好一些．
（2）打点计时器必须接______（填“高压”或“低压”）交流电源．
（3）丙图是采用较好的装置进行实验时得到的纸带，如果发现打下的第1、2两点之间的距离大约为4mm，这是因为实验时______．
2、简答题 小华设计了如图甲所示的装置验证机械能守恒，提供的实验器材如下：
A．小车B．钩码
C．一端带滑轮的木板 D．细线
E．电火花计时器F．纸带
G．毫米刻度尺H．低压交流电源
I．220V的交流电源
（1）实验中不需要的器材是______（填写器材序号），还应补充的器材是______．
（2）实验中得到的一条纸带如图乙所示，选择点迹清晰且便于测量的连续7个点（标号0～6），测出0到1、2、3、4、5、6点的距离分别为d1、d2、d3、d4、d5、d6，打点周期为T．则打点2时小车的速度v2=______；若测得小车质量为M，钩码质量为m，打点1和点5时小车的速度分别为v1、v5，己知重力加速度为g，则验证点1与点5间系统的机械能守恒的关系式可表示为______．
（3）实验中，钩码减少的重力势能总是略大于系统增加的动能，主要原因是______．
3、实验题 某同学用如图所示的实验装置验证机械能守恒定律。实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种。重锤从高处由静止开始下落，分析得到的纸带，即可验证机械能守恒定律。

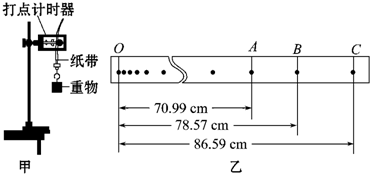

4、填空题 某同学用图甲所示的实验装置验证机械能守恒定律．已知打点计时器所用电源的频率为50Hz，重物质量m=1kg，当地重力加速度大小为g=9.80m/s2．实验中该同学得到的一条点迹清晰的完整纸带如图乙所示，纸带上的第一个点记为O，另选连续的三个点A、B、C进行测量，图中给出了这三个点到O点的距离hA、hB和hC的值．回答下列问题（以下计算结果均保留3位有效数字）：
（1）打点计时器打B点时，重物速度的大小vB=______m/s；
（2）根据以上数据，可知重物由O点运动到B点的过程中，重力势能的减少量等于______J，动能的增加量等于______J．重力势能的减少量大于动能的增加量的原因是______．
5、简答题 某同学用图（a）所示的实验装置验证机械能守恒定律．已知打点计时器所用电源的频率为50Hz，当地重力加速度为g=9.80m/s2．实验中该同学得到的一条点迹清晰的完整纸带如图（b）所示．纸带上的第一个点记为O，另选连续的三个点A、B、C进行测量，图中给出了这三个点到O点的距离hA、hB和hC的值．回答下列问题（计算结果保留3位有效数字）
（1）打点计时器打B点时，重物速度的大小vB=______m/s；
（2）通过分析该同学测量的实验数据，他的实验结果是否验证了机械能守恒定律？简要说明分析的依据．
