1、实验题 利用图示装置验证运动的小球A和静止的小球B发生正碰时动量守恒．已知O点在A球球心的正下方，O"点在B球球心的正下方，P点为先不放B球时A球自某一高度处滚下时的落点位置，M点和N点为A和B两球碰撞后A球和B球的落点位置．那么：
①? A球和B球的质量比较，应该是A
球的质量_________B球的质量。
（填“＞”、“＜”或“=”）
②?在此实验中，如下哪些操作和要求是必要的（?）（不定项选择）
A．每次让A球从斜槽上滑下时，都必须从固定位置处由静止释放；
B．A球运动到斜槽末端时，必须使A、B两球球心高度相同，且位于同一水平线上，使两球发生正碰；
C．必须用秒表测出两球从相碰后到落地的时间；
D．固定碰撞实验器时，必须使斜槽末端的切线沿水平方向．
③?为了验证动量守恒，计算时A球碰前的速度
和A、B球碰后的速
度
可以分别用_____、______、_____数值来代表．
（Ⅱ）（9分）用伏安法测量某一较大阻值的电阻Rx，为了避免电表内
阻的影响造成误差，采用如图的实验电路，其中R为高精度的电阻箱，S为单刀双掷开关.请完成有关内容：
主要实验步骤如下：
A. 开关S拨向1，_____________，使电压表和电流表有一合适的读数U和I.
B. 初步估测电阻Rx的大小.
C. 调节电阻箱的阻值为Rx的估测值, 再把开关S拨向2，微调电阻箱的阻值，使电压表的读数为U时电流表的读数为_________，读出此时电阻箱的阻值R0 .
D．利用测得的数据，可得该电阻
_________________.
2、简答题 某物理课外兴趣小组，为测量一根细长而均匀的金属材料样品的电阻率：

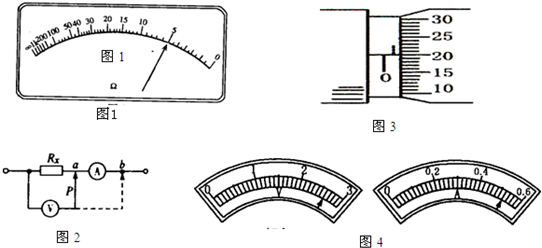

（1）他们先用多用表电阻“×1”挡测量金属丝的电阻时表针指示如图1所示，由此可粗测得金属丝的电阻为______Ω．
（2）为了更准确测量金属丝的电阻，他们准备用伏安法测量金属丝的电阻，由于电流表和电压表的电阻未知，他们将可动触头由位置a移到位置b，同时观察电流表和电压表示数的变化，发现电流表A的示数变化显著．为减小误差，你认为宜将可动触头P接______（a或b）．
（3）由于电流表和电压表不是理想的，图2中的测量电路存在系统误差，若可动触头P接a，则Rx的测量值______真实值（填“等于”、“大于”、“小于”）
（4）图3、4中分别为用螺旋测微器测金属丝的直径d，用电压表、电流表测金属丝上电压U和电流I的刻度示意图，请分别写出对应的读数：d=______mm，U=______V，I=______A．
3、填空题 为测量一电源的电动势及内阻：
（1）现有以下三种量程的电压表：
A．量程为l?V、内阻大约为2kΩ的电压表V1
B．量程为2V、内阻大约为3kΩ的电压表V2
C．量程为3V、内阻为3kΩ的电压表V3
要改装一个量程为9V的电压表，应该选择______（选填“A”、“B”或“C”）与______kΩ的电阻串联．
（2）利用一个电阻箱、一只开关、若干导线和改装好的电压表（此表用符号
表示，且可视为理想电压表），在虚线框内画出测量电源电动势及内阻的实验原理电路图．?
（3）根据以上实验原理电路图进行实验，读出电阻箱的阻值为15.0Ω时，电压表示数为1.50V；电阻箱的阻值为40.0Ω时，电压表示数为2.00V，则电源的电动势E=______V，内阻r=______Ω．
4、实验题 某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999Ω，可当标准电阻用）、一只电流表（量程IR=0.6A，内阻rg=0.1Ω）和若干导线。
（1）请根据测定电动势E、内电阻r的要求，设计图a中器件的连接方式，并画线把它们连接起来。
（2）接通开关，逐次改变电阻箱的阻值R，同时读出与R对应的电流表的示数I，并作记录。处理实验数据时首先计算出每个电流值I的倒数
；再制作R-坐标图，如图b所示。图中已标注出了（
）的几个与测量对应的坐标点，请你在图b上把标注出的坐标点描绘成实验图线。
?
（3）根据图b描绘出的图线可得出这个电池的电动势E=_____________V，内电阻r=____________Ω。
5、简答题 使用电池的时候，不允许用导线把电池两极连接起来，是因为（ ）
A．这样连接电路不通
B．这样连接在导线中产生很大电流，电池将被烧坏
C．这样连接电路中电流太小，用电器无法工作
D．这样连接有触电危险
