1、实验题 (1)用图示的多用电表正确测量了一个10 Ω的电阻后，需要继续测量一个阻值大约是2kΩ的电阻，在用红、黑表笔接触这个电阻两端之前，以下哪些操作是必须的，请选择其中有用的，按操作顺序写出____________。
A.调节欧姆调零旋钮使表针指着欧姆零点
B.用螺丝刀调节表盘下中间部位的调零螺丝，使表针指零
C.将红表笔和黑表笔接触
D.把选择开关旋转到“×100 Ω”位置
E.把选择开关旋转到“×1 kΩ”位置
(2)多用电表指针的位置如图所示，若选择开关处在“×100Ω” 挡位，则相应的读数是____________Ω。

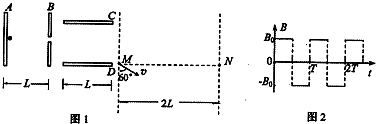

2、简答题 如图l所示，带有小孔的平行极板A、B间存在匀强电场，电场强度为E0，极板间距离为L．其右侧有与A、B垂直的平行极板C、D，极板长度为L，C、D板加不变的电压．C、D板的右侧存在宽度为2L的有界匀强磁场，磁场边界与A、B板平行．现有一质量为m，带电量为e的电子（重力不计），从A板处由静止释放，经电场加速后通过B板的小孔飞出；经C、D板间的电场偏转后恰能从磁场的左侧边界M点进入磁场区域，速度方向与边界夹角为60°，此时磁场开始周期性变化，如图2所示（磁场从t=0卸时刻开始变化，且以垂直于纸面向外为正方向），电子运动一段不少于
| T 2 |
3、选择题 关于电源的电动势，下列说法中不正确的是（ ）
A．电动势越大的电源，将其他形式的能转化为电能的本领越大
B．电源的电动势就是电源电压，也就是路端电压
C．电源的电动势在数值上等于电源在搬动单位电荷时非静电力所做的功
D．电源的电动势由电源自身决定，与外电路的组成无关

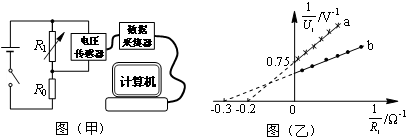

4、简答题 干电池用久后通常电动势会减小，内阻增大．某同学利用DIS系统、定值电阻R0、电阻箱R1等实验器材分别研究新、旧两节干电池的电动势和内阻，实验装置如图（甲）所示．实验时多次改变R1的阻值，用电压传感器测得R1上的电压U1，在计算机上显示出如图（乙）所示的
| 1 U1 |
| 1 R1 |
5、简答题 两块带有等量异种电荷的金属板靠近时，互相正对的中央区域会产生电场强度的大小、方向处处相同的电场，叫做匀强电场．如图所示，水平放置的平行金属板a、b间有一匀强电场．一电量为q=4×10-6C、质量为m=2.5×10-3kg的带电液滴，以水平初速度v0，从两板左端飞入电场，液滴恰能匀速沿水平直线方向穿出a、b间的匀强电场区域，求：
（1）液滴带何种电荷？
（2）a、b金属板间匀强电场的场强多大？
（3）若增加匀强电场的场强，液滴将向哪块金属板偏转？
