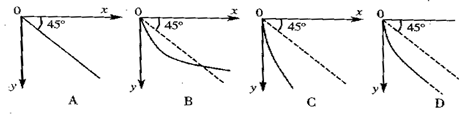

1、选择题 一个质量为m，带电量为+q的小球自由下落一段时间后，进入一个水平向右的匀强电场，场强大小为E=mg/q，则下列四个图中，能正确表示小球在电场中运动轨迹的是（ ?）
参考答案：C
本题解析：场强大小为E=mg/q，可知所受电场力大小为mg，则合外力方向跟竖直方向成
45°角，即速度跟合外力存在夹角，故应该做曲线运动，A错误
物体运动轨迹一定被合外力和速度夹在之间，B图中跟虚线交点位置，速度方向为曲线的切线方向，合外力斜向下，则可看出则B错误
最终速度方向跟合外力也不能平行，所以D错误
排除法可知应该选C
本题难度：一般
2、计算题 两圆形平行金属板M、N，正对竖直放置，其半径r=0.3m，相距d=10cm，两板间加电压1000V；一个质
量为m=0.02g，电量q=1×10－7C的带电液滴，从M板上的A点，以初速度v0=5m/s水平射向N板如图所示，恰好打在M板的B点，
求：
小题1:该圆形平
行板电容器的电容
和所带电量的大小；
小题2:A、B两点间的距离为多少？（g=10m/s2，静电力常量9×10
9 Nm2/C2，空气介电常数为1）
参考答案：
小题1:
小题2:
本题解析：r="0.3m?" d="0.1m?" UNM=1000V
m=0.02g=2×10-5kg? q=1×10-7C? V0=5m/s
恰出B点?油滴重力
（1）S=xr2
（2）竖直?只受G?自由落体?
水平?
?只受Eq?竖直上抛（类似）?
本题难度：一般
3、计算题 如图所示，带负电的小球静止在水平放置的两平行金属板间，距下板h＝0.8 m.两板间的电势差为300 V，如果两板间电势差减小到60 V，则带电小球运动到极板上需多长时间？(取g＝10 m/s2)
参考答案：
本题解析：当板间电压为
时平衡
故有：
?① ?2分
当板间电压为
时
小球受到的合力为：
?② ?2分
根据牛顿第二定律可得：
?③
由①②③得
?3分
在竖直方向上有：
所以代入可得
?3分
本题难度：一般
4、选择题 示波管是一种多功能的电学仪器，它的工作原理可以等效成下列情况：如图所示，真空室中电极K发出电子(初速度不计)，经过电压为U1的加速电场后，由小孔S沿水平金属板A、B间的中心线射入板中。当A、B间电压为U2时，电子偏离中心线飞出电场打到荧光屏上而显示亮点。不计电子重力，下列情况中一定能使亮点偏离中心距离变大的是( )
A．U1变大，U2变大 B．U1变小，U2变大
C．U1变大，U2变小 D．U1变小，U2变小
参考答案： B
本题解析：
试题分析:设经过电压为U1的加速电场后，速度为v，则：
电子进入偏转电场后做类平抛运动，设偏移量为y，
，L=vt，
所以
，当U1变小，U2变大时，y变大，
考点： 带电粒子在电场中的运动
本题难度：一般
5、选择题 带电粒子（不计重力）以初速度V0从a点进入匀强磁场，如图。运动中经过b点，oa=ob。若撤去磁场加一个与y轴平行的匀强电场，仍以V0从a点进入电场，粒子仍能通过b点，那么电场强度E与磁感强度B之比E/B为
[? ]
A．V0
B．1
C．2V0
D．
参考答案：C
本题解析：
本题难度：一般
