时间:2017-08-05 17:07:42
1、简答题 如图所示，一“?”形绝缘导轨竖直放置，处在水平向右的匀强电场中．左边的半圆弧与水平杆AB、CD相切于A、C两点，两水平杆的高度差为2L，杆AB、CD长度均为4L，O为AD、BC连线的交点，虚线MN、PQ的位置如图，其中AM=MP=CN=NQ=L，PB=QD=2L．虚线MN左边的导轨光滑，虚线MN右边的导轨与小球之间的动摩擦因数为μ．现把一质量为m，电荷量为-q的小球穿在杆上，自N点由静止释放后，小球刚好可到达A点．已知静电力常量为k，重力加速度为g．求：
（1）匀强电场的电场强度E的大小；
（2）小球到达半圆弧中点时，小球对半圆弧轨道的压力大小．
（3）若在O处固定一点电荷+Q，并将带电小球自D点以某速度向左瞬间推出，结果小球可沿杆运动到B点．求从D到B点过程中小球所受摩擦力的最大值．
2、填空题 如图所示为根据实验数据画出的路端电压U随电流I变化的图线，由图可知，该电池的电动势E=______V，内阻r=______Ω．
3、填空题

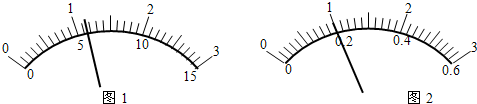

图1是电压表的刻度盘，若当时使用的是该表的0-3V量程，那么读数______；
图2是电流表的刻度盘，若当时使用的是该表的0-0.6A量程，那么电表读数______．

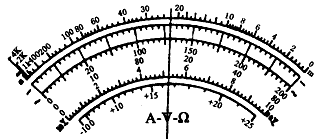

4、填空题 如图是实验用多用电表刻度盘，当选用量程为5A的电流挡测量电流时，表针指于图示位置，则所测电流为____________A；若选用倍率为“×10”的电阻挡测电阻时，表针也指示在图示位置，则所测电阻的阻值为______________
。
5、简答题 在利用电流场模拟静电场描绘电场等势线的实验中，在下列所给出的器材中，应该选用的是______（用器材前的字母表示）．
A、6v的交流电源
B、6v的直流电源
C、100v的直流电源
D、量程0-0.5v，零刻度在刻度盘中央的电压表
E、量程0-300μA，零刻度在刻度盘中央的电流表
在实验过程中，要把复写纸、导电纸、白纸铺放在木板上，它们的顺序（自上而下）是①______②______③______．
