1、实验题 某同学利用透明直尺和光电计时器来验证机械能守恒定律，实验的简易示意图下，当有不透光的物体从光电门间通过时，光电计时器就可以显示物体的挡光时间。

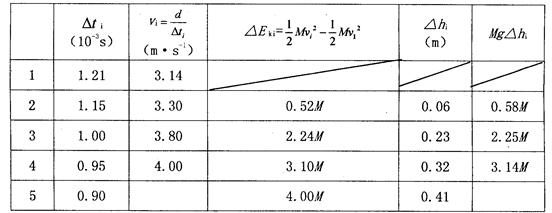

所用的西瓯XD 007光电门传感器可测得最短时间为0.01ms。将挡光效果好、宽度为d=3.8×10-3m的黑色磁带贴在透明直尺上，从一定高度由静止释放，并使其竖直通过光电门。某同学测得各段黑色磁带通过光电门的时间△ti．与图中所示的高度差△hi，并将部分数据进行了处理，结果如下表所示。(取g=9.8m／s2注：表格中M为直尺质量)
①从表格中数据可知，直尺上磁带通过光电门的瞬时速度是利用
求出的，请你简要分析该同学这样做的理由是：?．
②请将表格中数据填写完整．
③通过实验得出的结论是：?
④根据该实验请你判断下列△Ek一△h图象中正确的是?
2、选择题 如图所示，完全相同的两物块A、B，质量均为1 kg，与地面间的动摩擦因数均为0.2，它们之间连接有一劲度系数为100 N/m的轻弹簧．整个系统置于水平地面上静止不动，弹簧处于
原长．现有一水平向右的变力F作用于物块A上，F从0开始，缓慢增大到3 N时，轻弹簧的伸长量为( )
图2－12
A．0
B．1 cm
C．2 cm
D．3 cm
3、实验题 （1）在“测定匀变速直线运动的加速度”的实验中， 实验室提供了以下器材：电火花打点计时器、一端附有滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、交流电源、秒表、弹簧测力计．其中在本实验中不需要的器材是?．
（2）如图所示，是某同学由打点计时器得到的表示小车运动过程的一条清晰纸带，打点计时器打点的时间间隔T＝0.02 s，将纸带上每隔四个点(图上没画出)按打点顺序依次标为A、B、C……，其中x1＝7.05 cm、x2＝7.68 cm、x3＝8.33 cm、x4＝8.95 cm、x5＝9.61 cm、x6＝10.26 cm.
下表列出了打点计时器打下B、C、F时小车的瞬时速度，请在表中填入打点计时器打下D点时小车的瞬时速度.
| 位置 | B | C | D | E | F |
| 速度/(m·s 1) | 0.737 | 0.801 | ? | 0.928 | 0.994 |
4、选择题 如图所示，一根原长为10 cm的弹簧，劲度系数是k=103 N／m，在弹簧两端有两人各用F="20" N的水平力拉弹簧，静止时弹簧的长度为
A．12 cm B．10 cm C 14 cm D．6 cm
5、计算题
在利用打点计时器探究小车运动规律的实验中，某同学在打出的纸带上每5点取一个记数点，测出每两个相邻记数点间的距离分别为x1、x2、…、x6，然后他把纸带上x1、x2、…、x6各段准确地剪成6段，按如图2-1-9那样帖在坐标纸上，彼此不留间隙也不重叠，纸带下端都准确地与横轴重合，x1的左边准确地与纵轴重合，横轴为时间轴，纵轴为速度轴，该同学在这个图中作出了v-t图象，并由图象求出了加速度a，请说明他是如何作出速度图象并求出加速度a的。
