时间:2017-08-05 17:06:59
1、实验题 某同学利用图甲所示装置来研究加速度与力的关系。他将光电门1和2分别固定在长木板的A、B两处，换用不同的重物通过细线拉同一小车（小车质量约为200克），每次小车都从同一位置由静止释放。
（1）长木板右端垫一物块，其作用是用来________________；
（2）用游标卡尺测得遮光条的宽度为 ______ cm；
（3）对于所挂重物的质量，以下取值有利于减小实验误差的是________（填选项）
A.1克?B.5克?C.10克?D.40克
（4）现用该装置来探究功与速度变化的关系，关闭光电门2，测出多组重物的质量m和对应遮光条通过光电门1的时间?t，通过描点作出线性图象，应作出_____图象（填选项）
A．?t－m ?B．?t2－m
C．
? D．
2、填空题 如图，重G=10N的光滑球与劲度系数为k=1000N/m的上、下两轻弹簧相连，并与AC、BC两光滑平板相接触，若弹簧CD被拉伸量、EF被压缩量均为x=0.5cm，则小球受力的个数为______个．

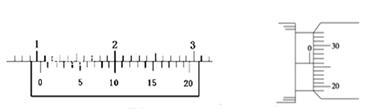

3、实验题 （6分）请把仪器的读数写在图像下方的横线上
?cm??mm
4、选择题 探究弹力和弹簧伸长的关系时，在弹性限度内，悬挂15 N重物时，弹簧长度为0.16 m，悬挂20 N重物时，弹簧长度为0.18 m，则弹簧的原长L0和劲度系数k分别为
[? ]
A．L0＝0.02 m k＝500 N/m
B．L0＝0.10 m k＝500 N/m
C．L0＝0.02 m k＝250 N/m
D．L0＝0.10 m k＝250 N/m
5、简答题 如图所示为一轻质弹簧的长度L和弹力F的关系图线，试由图线确定：
（1）弹簧的原长为______cm．
（2）弹簧的劲度系数为______N/m．
（3）弹簧伸长15cm时（未超过弹性限度），弹力的大小为______N，当弹簧的弹力大小为5N时，弹簧被压缩______cm．
