1、选择题 将面积是0.5m2的导线环放在匀强磁场中，环面与磁场方向垂直，已知穿过这个导线环的磁通量是2×10－2Wb，则该匀强磁场的磁感应强度是
A．2×10－2T
B．5×10－2T
C．4×10－2T
D．6×10－2T
参考答案：C
本题解析：当环面与磁场方向垂直时，穿过的磁通量最大为BS，所以
4×10－2T，C对；
点评：难度较小，明确磁通量的大小与B、S和角度都有关系，当线圈平面与磁场方向垂直时磁通量最大
本题难度：简单

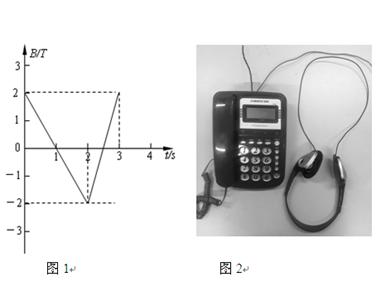

2、计算题 （16分）一般在微型控制电路中，由于电子元件体积很小，直接与电源连接会影响电路精准度，所以采用“磁”生“电”的方法来提供大小不同的电流。在某原件工作时，其中一个面积为S=4×10-4m2，匝数为10匝，每匝电阻为0.02Ω的线圈放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度大小B随时间t变化的规律如图1所示。
（1）求在开始的2s内，穿过线圈的磁通量变化量；
（2）求在开始的3s内，线圈产生的热量；
（3）小勇同学做了如图2的实验：将并排在一起的两根电话线分开，在其中一根电话线旁边铺设一条两端分别与耳机连接的导线，这条导线与电话线是绝缘的，你认为耳机中会有电信号吗？写出你的观点，并说明理由。
参考答案：（1）
；（2）1.92×10
本题解析：
本题难度：一般
3、填空题 如图所示，在水平虚线上方有磁感应强度为2B、方向水平向左的匀强磁场，下方有磁感应强度为B、方向水平向右的匀强磁场．边长为l的正方形线圈放置在两个磁场中，线圈平面与水平虚线成α角，线圈分处在两个磁场中的面积相等，则穿过线圈上方的磁通量的大小为______，穿过线圈下方的磁通量的大小为______，穿过线圈平面的磁通量的大小为______．
参考答案：穿过上方的磁通量Φ上=BSsinα=2B×L×L2sinα=BL2sinα；穿过下方的磁通量Φ下=BSsinα=B×L×L2sinα=12BL2sinα；设上方磁通量的方向为正，则穿过线圈平面的磁通量的大小为
Φ=Φ上-Φ下=BL2sinα2．
故答案为：BL2sinα，BL2sinα2，BL2sinα2
本题解析：
本题难度：简单
4、选择题 如图所示，在条形磁铁的外面套着一个闭合金属弹簧线圈P,现用力从四周拉弹簧线圈,使线圈包围的面积变大,则下列关于穿过弹簧线圈磁通量的变化以及线圈中是否有感应电流产生的说法中,正确的是
A．磁通量增大,有感应电流产生
B．磁通量增大,无感应电流产生
C．磁通量减小,有感应电流产生
D．磁通量减小,无感应电流产生
参考答案：C
本题解析：题中磁感线在条形磁铁的内外形成闭合曲线，则磁铁外部的磁感线总数等于内部磁感线的总数，而且磁铁内外磁感线方向相反．而磁铁外部的磁感线分布在无穷大空间，所以图中线圈中磁铁内部的磁感线多于外部的磁感线，由于方向相反，外部的磁感线要将内部的磁感线抵消一些，当弹簧线圈的面积增大时，内部磁感线总数不变，而抵消增多，剩余减小，则磁通量将减小．所以当弹簧面积增大时，穿过电路的磁通量Φ减小．将产生感应电流，故C正确；ABD错误；
本题难度：一般
5、选择题 在磁感应强度为2.0×10-2T的匀强磁场中，放一个面积是5.0×10-2m2的导线环．当环面与磁场方向垂直时，穿过导线环的磁通量等于（ ）
A．2.5×10-3Wb
B．1.0×10-3Wb
C．1.5×10-3Wb
D．4.0×10-3Wb
参考答案：Φ=BS=2.0×10-2×5.0×10-2=1.0×10-3Wb．故A、C、D错误，B正确．
故选B．
本题解析：
本题难度：一般
