1、实验题 在“研究小车加速度与所受合外力的关系”实验中时，甲、乙两实验小组引进“位移传感器”、“力传感器”，分别用如图（a）、（b）所示的实验装置实验，重物通过细线跨过滑轮拉相同质量小车，位移传感器（B）随小车一起沿水平轨道运动，位移传感器（A）固定在轨道一端．在运动过程中位移传感器（B）发出信号，位移传感器（A）接收信号且显示小车运动的位移。甲组实验中把重物的重力作为拉力F，乙组直接用力传感器测得拉力F，改变重物的重力重复实验多次，记录多组数据，并画出a-F图像。
（1）甲组实验把重物的重力作为拉力F的条件是_______________________________________ 。
（2）图（c）中符合甲组同学做出的实验图像的是_________________；符合乙组同学做出的实验图像的是_____________。

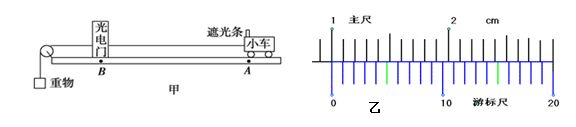

2、实验题 图甲所示是某同学探究小车加速度与力的关系的实验装置，他将光电门固定在水平轨道上的B点，用重物通过细线拉同一小车，每次小车都从同一位置A由静止释放。
（1）若用游标卡尺测出遮光条的宽度d，如图乙所示，则d =_____cm；实验时将小车从图示位置由静止释放，由数字计时器读出遮光条通过光电门的时间Δt = 2.0×10-2s，则小车经过光电门时的速度为_____m/s；
（2）实验中可近似认为细线对小车的拉力与重物重力大小相等，则重物的质量m与小车的质量M间应满足的关系为_______；
3、填空题 一根质量可以忽略不计的轻弹簧，某人用两手握住它的两端，分别用100 N的力向两边拉，弹簧伸长4 cm，则这弹簧的劲度系数k=________N/m．
4、实验题 在“用单摆测定重力加速度”的实验中，用刻度尺量悬点到小球的距离为96.60 cm，用卡尺量得小球直径是5.260 cm，测量周期有3次，每次是在摆球通过最低点时，按下秒表开始计时，同时将此次通过最低点作为第一次，接着一直数到计时终止，结果如下表
| ? | 1 | 2 | 3 |
| 数的次数 | 61 | 81 | 71 |
| 时间/s | 60.40 | 79.80 | 70.60 |
5、实验题 小昕所在的实验小组利用图a 所示的实验装置验证机械能守恒定律，打出的纸带如图b所示，O点速度为零，A、B、C、D、E、F是打出的连续的点，已知交流电的周期为T，BC间距离为s1,CD 间距离为s2,DE间距离为s3，EF间距离为s4。
（1）对于该实验，以下说法正确的是：??
A. 应该用天平测量重物的质量
B．应该用秒表测量重物下落的时间
C．选择重锤时，应该选择质量和体积都较大的
D．如果用电磁打点计时器，不能用4节干电池（一节干电池的电压为1.5V）供电，只能接4-6V的交流电源
E．在作匀速圆周运动的“神舟十号飞船”中，“王亚平”可以用图a装置来验证机械能守恒定律
F. 实验时，应该先闭合电源再松开纸带
G．实验时，要从几条打上点的纸带中挑选第一、第二两点之间的距离接近2cm且点迹清晰的纸带进行测量。
（2）小华所在的实验小组则用该实验装置来验证动能定理，若还知道当地的重力加速度为g,但纸带B之前的点（不包含B点）模糊不清，请用题目所给的条件，写出验证动能定理的符号表达式：?（用题干所给的符号表示） 。实际上，在实验中总有重力所做的功
??
（动能的变化量）（填“> ,= ，<”），其原因是：??。
（3）小明所在的实验小组则用该实验装置，采用作图法来验证机械能守恒定律，如果以v2为纵轴，以h（h为各点到初始点O的距离）为横轴，下图ABCD选项中是四个同学根据实验数据绘出的v2—h图线，则正确的图像是：?，根据正确的v2—h图线，该图线的斜率等于?
（4）小红所在的实验小组则利用该实验装置打出的纸带，还测出当地的重力加速度，其符号表达式为 g= ?（用题干所给的符号表示）。
